FespaC
Tutorial

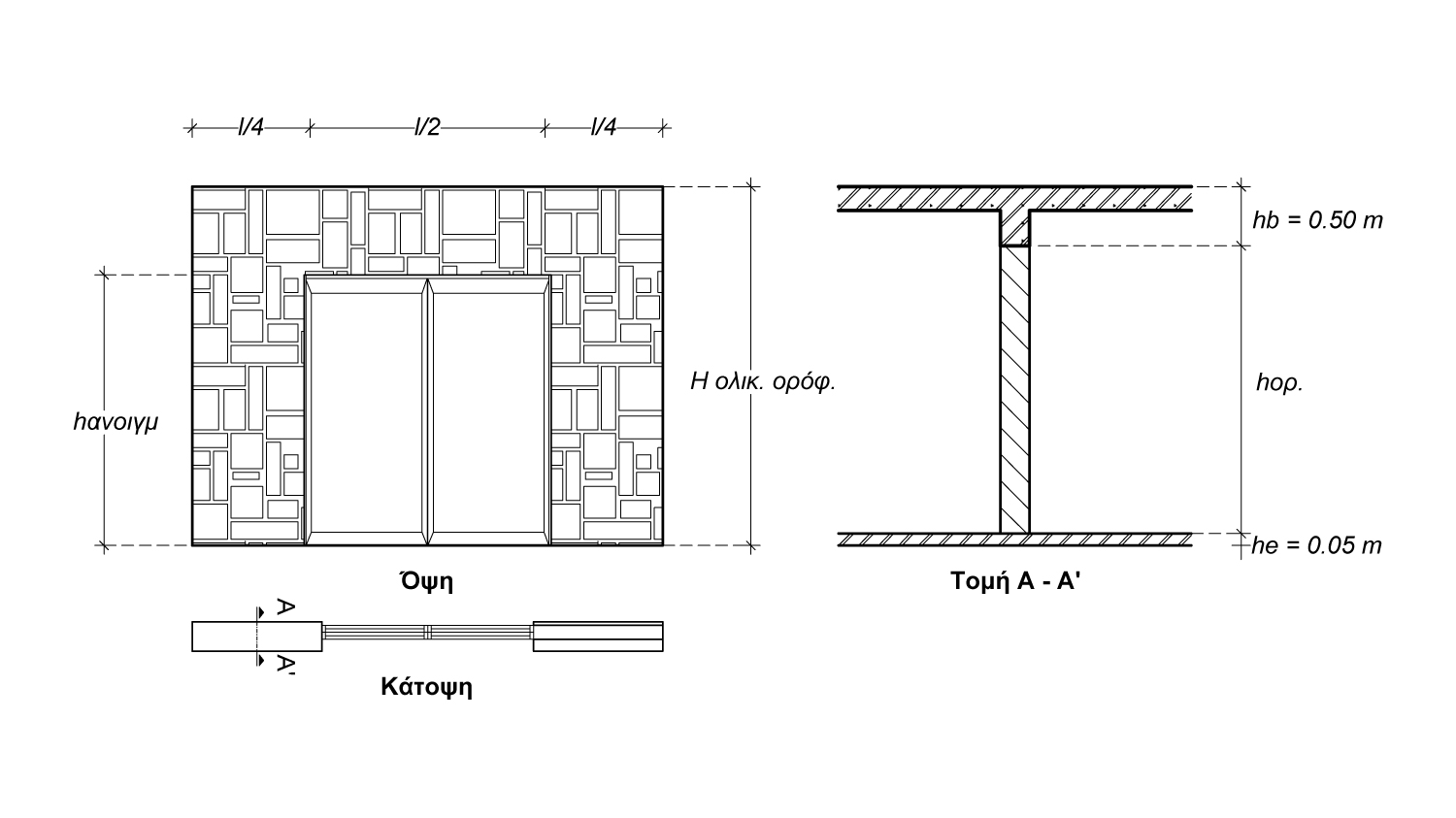

Όψη και τομή τοίχου. Η το καθαρό ύψος του τοίχου. Ίδια βάρη υλικών και πάχος επιχρισμάτων.

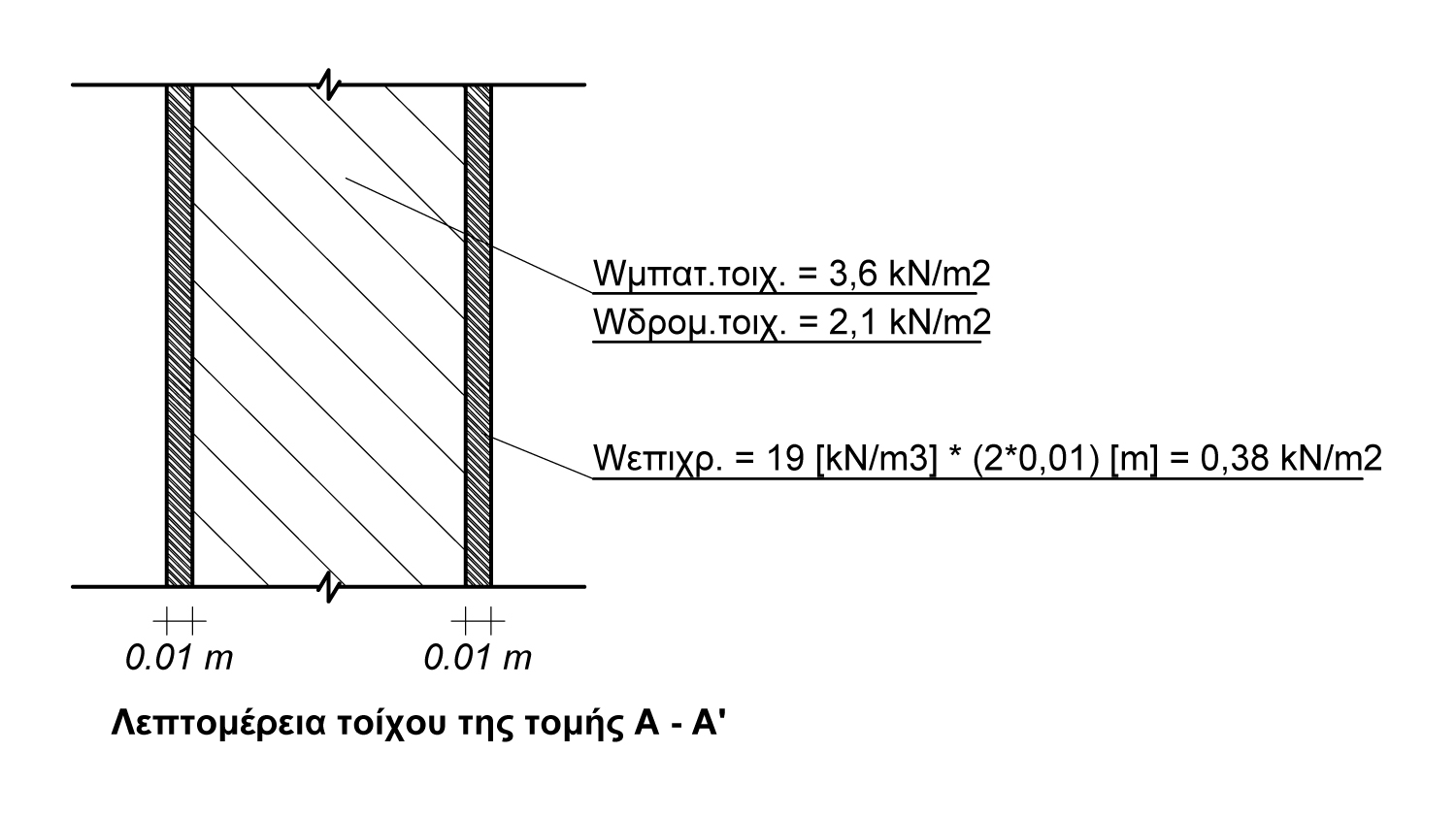

Λεπτομέρεια τοίχου της τομής Α-Α”
Θεωρώντας Ηολικ.ορόφ. = 2,80 m προκύπτουν οι παρακάτω τιμές του παρακάτω Πίνακα
πχ. φορτία μπατικού τοίχου με ανοιγόμενη πόρτα.
| W/l [kN/m] = (Wτοιχ. + Wεπιχρ.) [kN/m2] * (hορ. – 0.5*hανοίγμ.) [m]
Για Hολ. = 2.80m |
||
| Είδος τοιχοποιίας | Μπατική | Δρομική |
| Πλήρης | 9,0 kN/m | 6,0 kN/m |
| Με ανοιγόμενη πόρτα | 5,0 kN/m | 3,0 kN/m |
| Με συρόμενη πόρτα | 4,0 kN/m | – |
| Με ανοιγόμενο παράθυρο | 7,0 kN/m | – |
| Με συρόμενο παράθυρο | 6,0 kN/m | – |
