Πώς περιγράφω ανισοσταθμία μεταξύ πλακών ενός ή περισσοτέρων ορόφων;

Δύο όροφοι (H2 > H1)

• Περιγραφή ορόφου 0

Στο επίπεδο αυτό περιγράφεται το τμήμα με το χαμηλό υψόμετρο.

• Περιγραφή ορόφου 1

Στο επίπεδο του ορόφου 1 εισάγονται τα υποστυλώματα, των οποίων ο κάτω κόμβος κείται στην στάθμη θεμελίων (Κ5, Κ6) («Υποστύλωμα > Στατικά > Όροφος κάτω κόμβου» = Θεμέλια).

Εισάγονται οι στύλοι Κ3 & Κ4 για τους οποίους είναι «Υποστύλωμα > Στατικά > Όροφος κάτω κόμβου = Υποκείμενος».

Περιγράφονται τα υπόλοιπα στοιχεία της κάτοψης (δοκοί πλάκες).

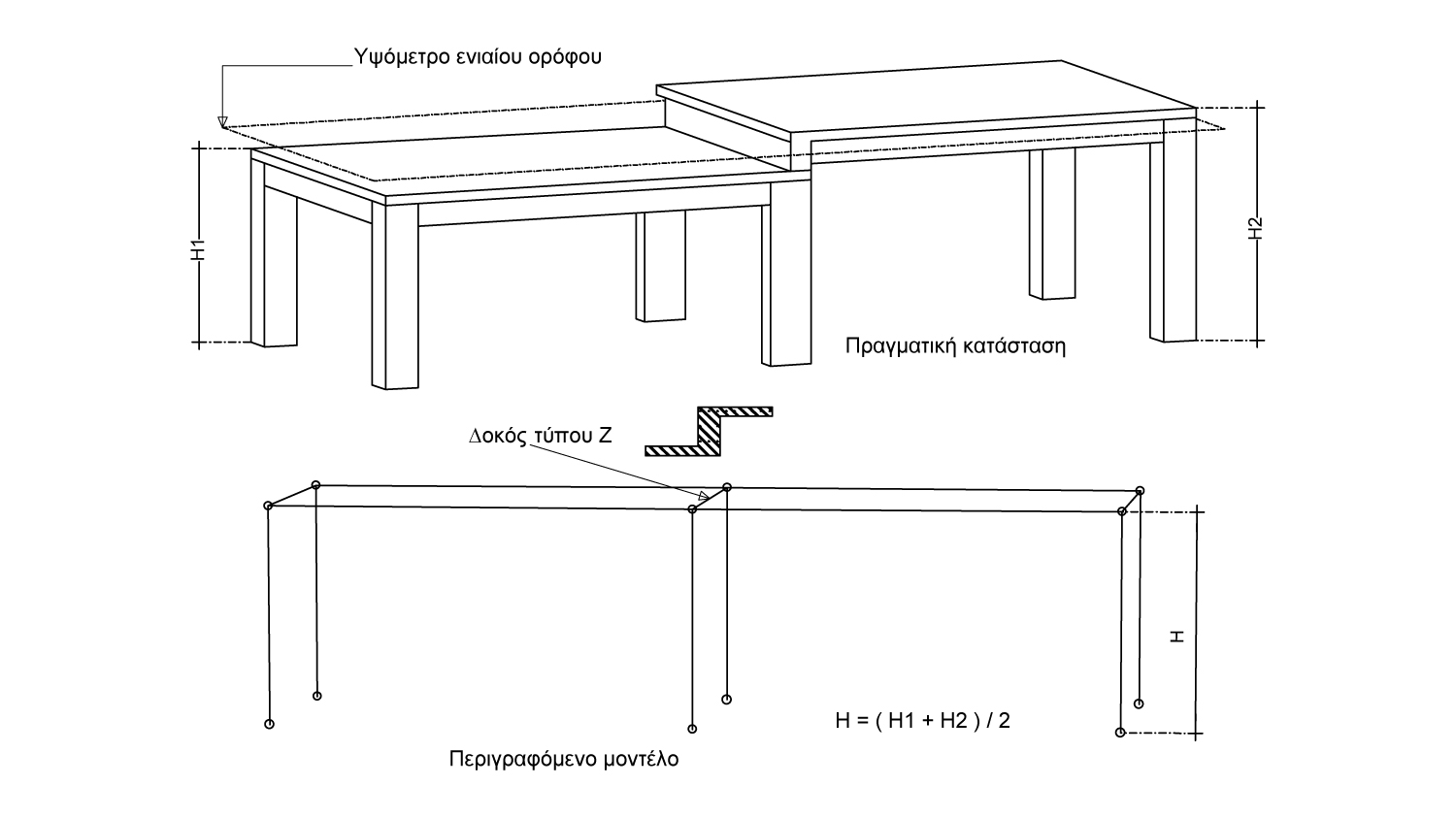

Ένας όροφος (H2 ≈ H1)

Περιγράφεται ολόκληρη η κάτοψη σε ένα υψόμετρο π.χ. Η=(Η1+Η2)/2 ή -προτιμότερα- στο υψηλότερο Η2.

Η δοκός στη θέση της ανισοσταθμίας δίνεται ως τύπου Ζ ή ορθογωνική.

Για την εξασφάλιση ορθής όπλισης των πλακών, απαιτείται τροποποίηση της συνέχειάς τους μέσω του Πίνακα 701.

Για την ορθή προσομοίωση της διαφοράς πραγματικού ελαστικού ύψους των υποστυλωμάτων και συνεπώς της διαφορά στην δυσκαμψία τους θα πρέπει στα πιο κοντά μέλη:

• Είτε να αποδοθούν «Άκαμπτες απολήξεις» στη καθολική διεύθυνση Υ αρχής ή τέλους με θετική τιμή ή αρνητική τιμή αντίστοιχα («Υποστύλωμα > Στατικά > Άκαμπτες απολήξεις»).
• Είτε ισοδύναμα να δοθεί «Κάτω άκαμπτο τμήμα Ητ [m]» («Υποστύλωμα > Σκυρόδεμα»).
