Πώς εισάγω κεκλιμένη δοκό μεταξύ δύο ορόφων;

3D περιβάλλον (OpenGL)

• Επιλογή «Παράσταση > 3D απεικόνιση / επεξεργασία» για να ενεργοποιηθεί το 3D περιβάλλον (OpenGL).
• Επιλογή της εντολής «Έξυπνη εισαγωγή δοκού κεντρικά» της «Δοκού».
• Επιλογή του ΛΚ(-1) και στη συνέχεια επιλογή του κόμβου 2(1).
• Δημιουργήθηκε η δοκός η οποία είναι χαρακτηρισμένη ως «Κατακόρυφος διαγώνιος σύνδεσμος» και ανήκει στον όροφο (1).

Στο περιβάλλον «3D απεικόνιση / επεξεργασία» του Fespa με αντίστοιχο τρόπο εισάγονται κατακόρυφες δοκοί π.χ. για τη δημιουργία δικτυωμάτων.

Με την «Έξυπνη εισαγωγή δοκού κεντρικά / πλευρικά» μπορείτε να εισάγετε δοκούς κεκλιμένες καθ’ ύψος ή κατακόρυφες με όποια φορά επιθυμείτε. Ανεξαρτήτως της φοράς εισαγωγής που θα επιλέξετε το Fespa αυτομάτως θα αποδίδει τον κόμβος αρχής στον κατώτερο όροφο και τον κόμβος τέλους στον ανώτερο.

2D περιβάλλον (κάτοψη)

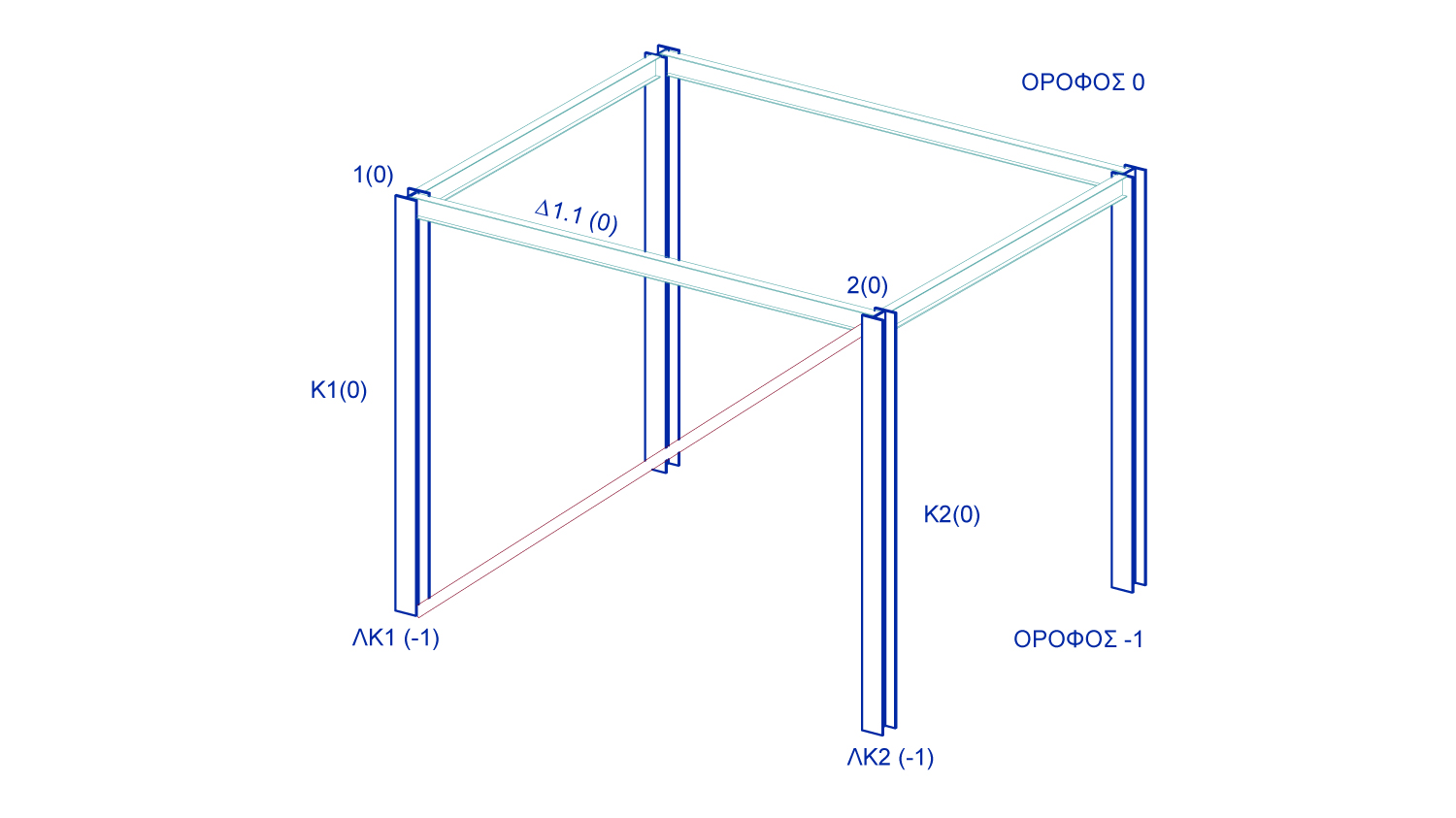

Εισαγωγή κεκλιμένης δοκού με κόμβο αρχής τον ΛΚ1(-1) και κόμβο τέλους τον 2(0).

• Ενεργοποίηση εντολής «Διάλογος πολλαπλών επιλογών» της εργαλειογραμμής «Σχεδιαστικά».
• Εντολή Έξυπνη εισαγωγή δοκού κεντρικά.
• Σημείο αρχής: δείξτε το κέντρο βάρους του υποστυλώματος Κ1 (0).
  Το πρόγραμμα εμφανίζει σε λίστα τους κόμβους που υπάρχουν στις ίδιες συντεταγμένες αλλά σε διαφορετικό υψόμετρο Y.
• Επιλέξτε τον κάτω κόμβο του υποστυλώματος Κ1(0) δηλαδή τον ΛΚ1 (-1) (Y=0.00).
• Σημείο τέλους: δείξτε το κέντρο βάρους του υποστυλώματος Κ2 (0).
• Επιλέξτε τον άνω κόμβο του υποστυλώματος Κ2(0) δηλαδή τον 2 (0) (Y=3.00).

Εναλλακτικά μπορεί να γίνει εισαγωγή οριζόντιας δοκού από το περιβάλλον της κάτοψης και να τροποποιηθεί σε κεκλιμένη καθ’ ύψος με αλλαγή των κόμβων αρχής ή τέλους της δοκού μέσω των πινάκων.

• Εντολή: «Έξυπνη εισαγωγή δοκού» από Κ1(0) έως Κ2(0).
• Πίνακες > Πίνακας 703: «Συνδεσμολογία δοκών».
• Αλλαγή κόμβου αρχής από 1(0) σε ΛΚ1(-1).
