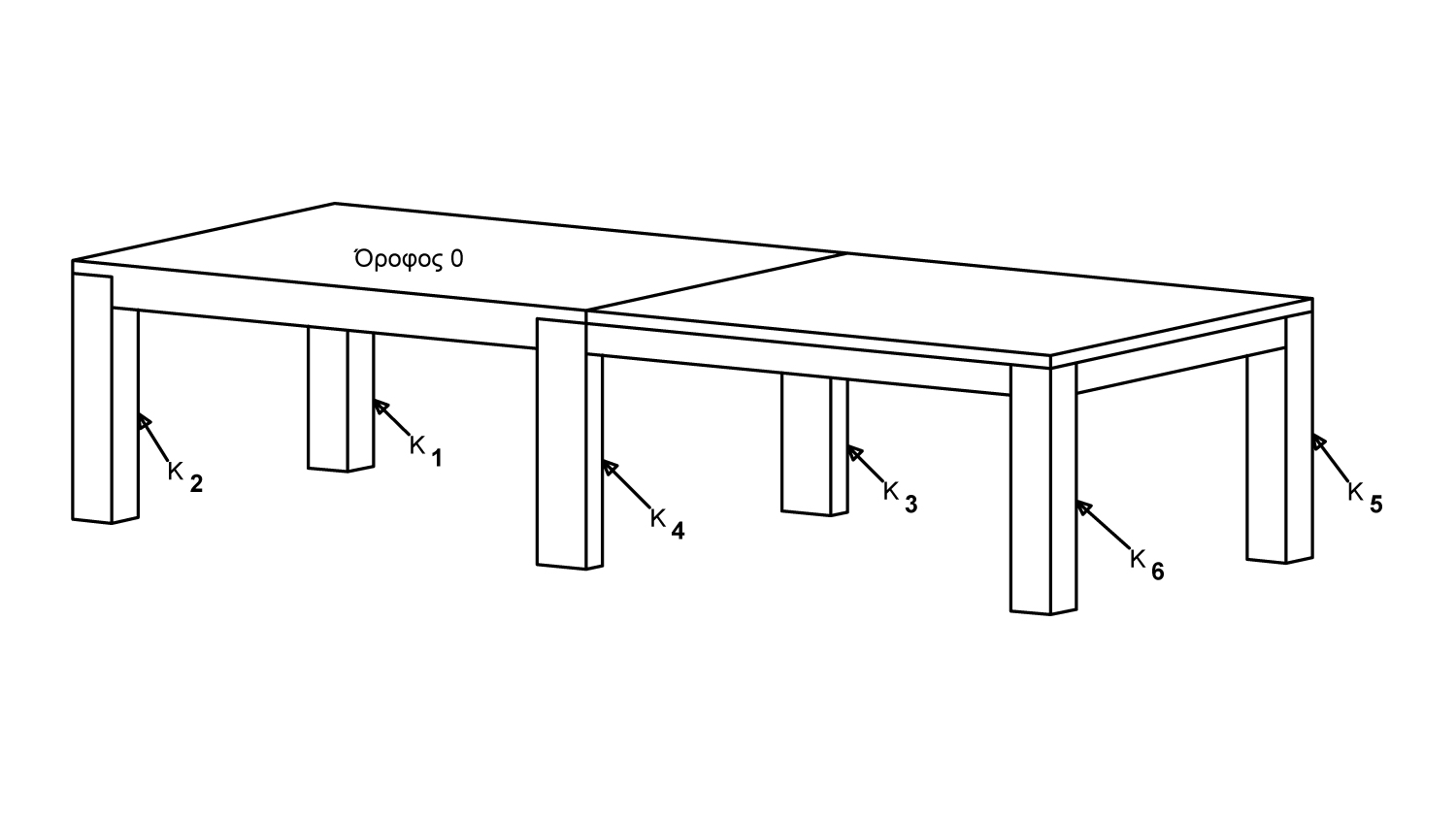

Περιγραφή ορόφου 0
Περιγράφεται ολόκληρη η κάτοψη μαζί με τα υποστυλώματα που θα θεμελιωθούν σε διαφορετικό επίπεδο (Π.χ. Κ5 και Κ6), αφού δηλωθεί ως «Όροφος θεμελίωσης» ο όροφος -1.
Παραγωγή ορόφου 1
Από τον όροφο 0 γίνεται παραγωγή του ορόφου 1 και στη συνέχεια διαγραφή της πλάκας του ορόφου 0.

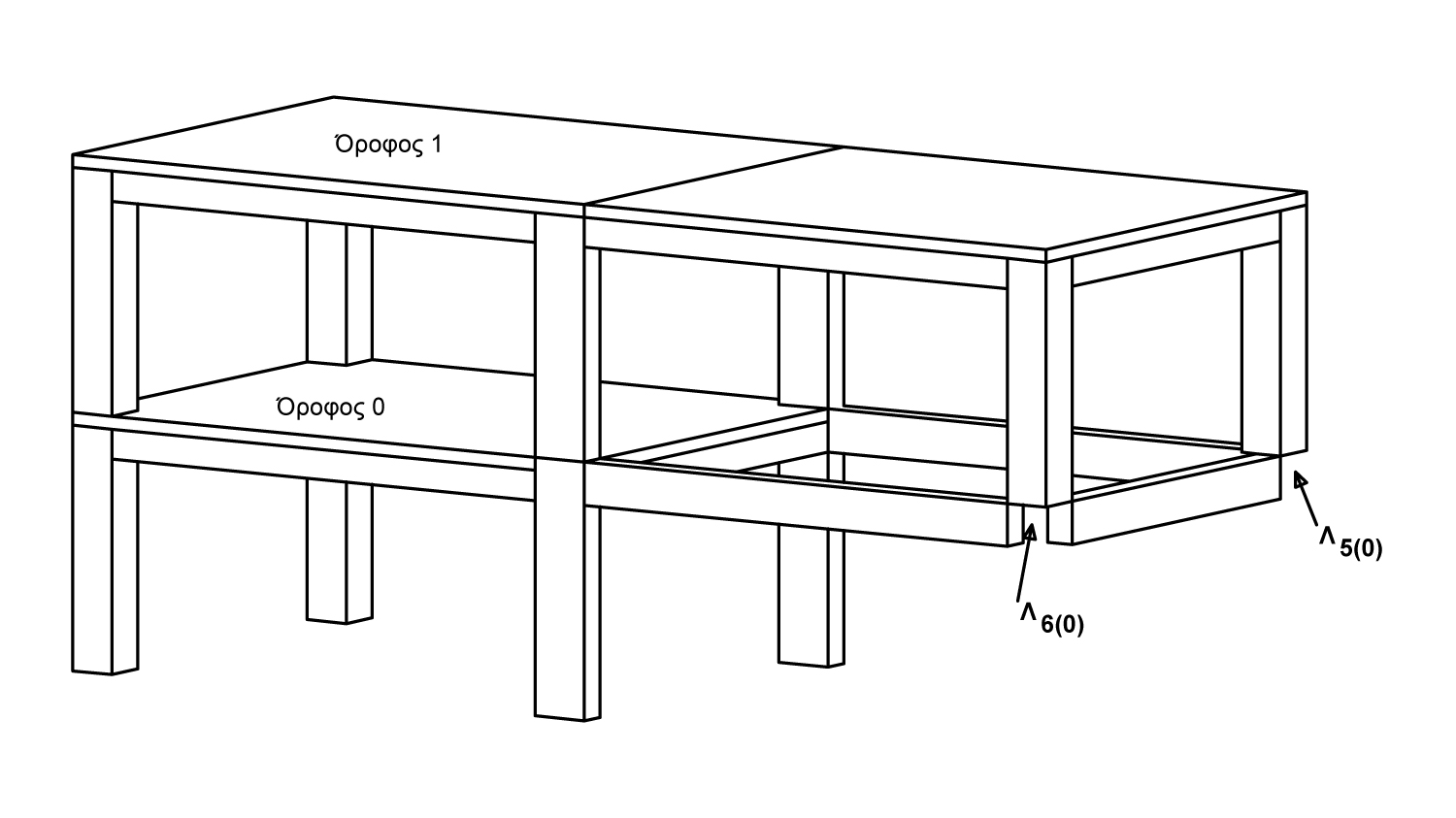

Διαγραφή στύλων
Στον όροφο 0 διαγράφονται τα υποστυλώματα Κ5 και Κ6 που θα θεμελιωθούν σε υψηλότερη στάθμη. Μετατροπή των δοκών τύπου «Ανωδομής» που συντρέχουν στα υποστυλώματα σε συνδετήριες (Δοκός > Διατομή). Μετατροπή των περιμετρικών δοκών υπογείου τύπου «Ανωδομής» σε «Τοίχωμα υπογείου».

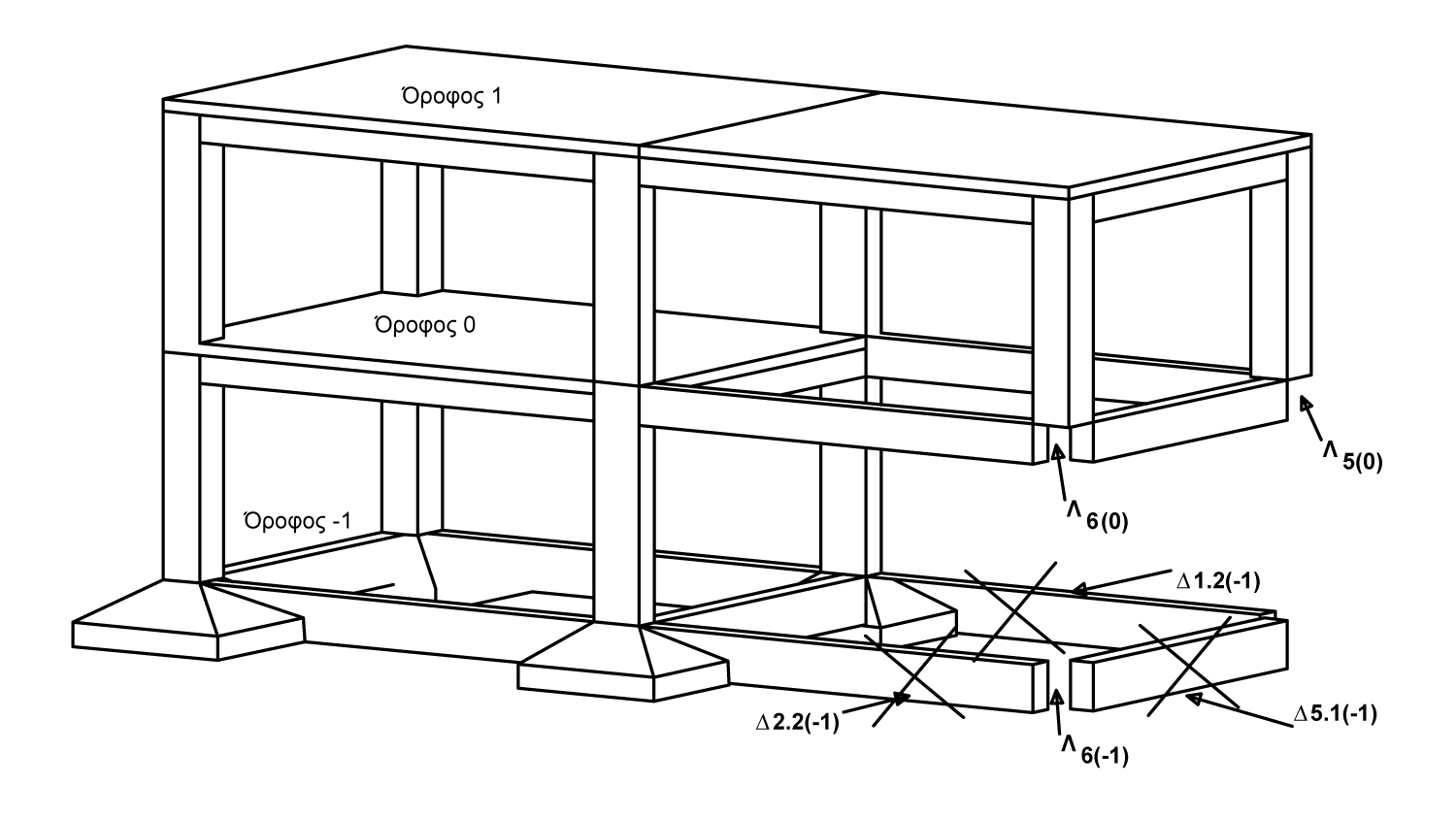

Παραγωγή θεμελίωσης
Παραγωγή θεμελίωσης στον όροφο -1 βάσει του ορόφου 0. Οι δοκοί που παράγονται κάτω από «Τοιχώματα υπογείου» είναι αυτόματα τύπου «Πεδιλοδοκός – τοίχωμα υπογείου».
Διαγραφή στον όροφο -1 των δοκών κόμβων που δεν απαιτούνται, καθώς και των λοιπών κόμβων Λ5(-1), Λ6(-1).

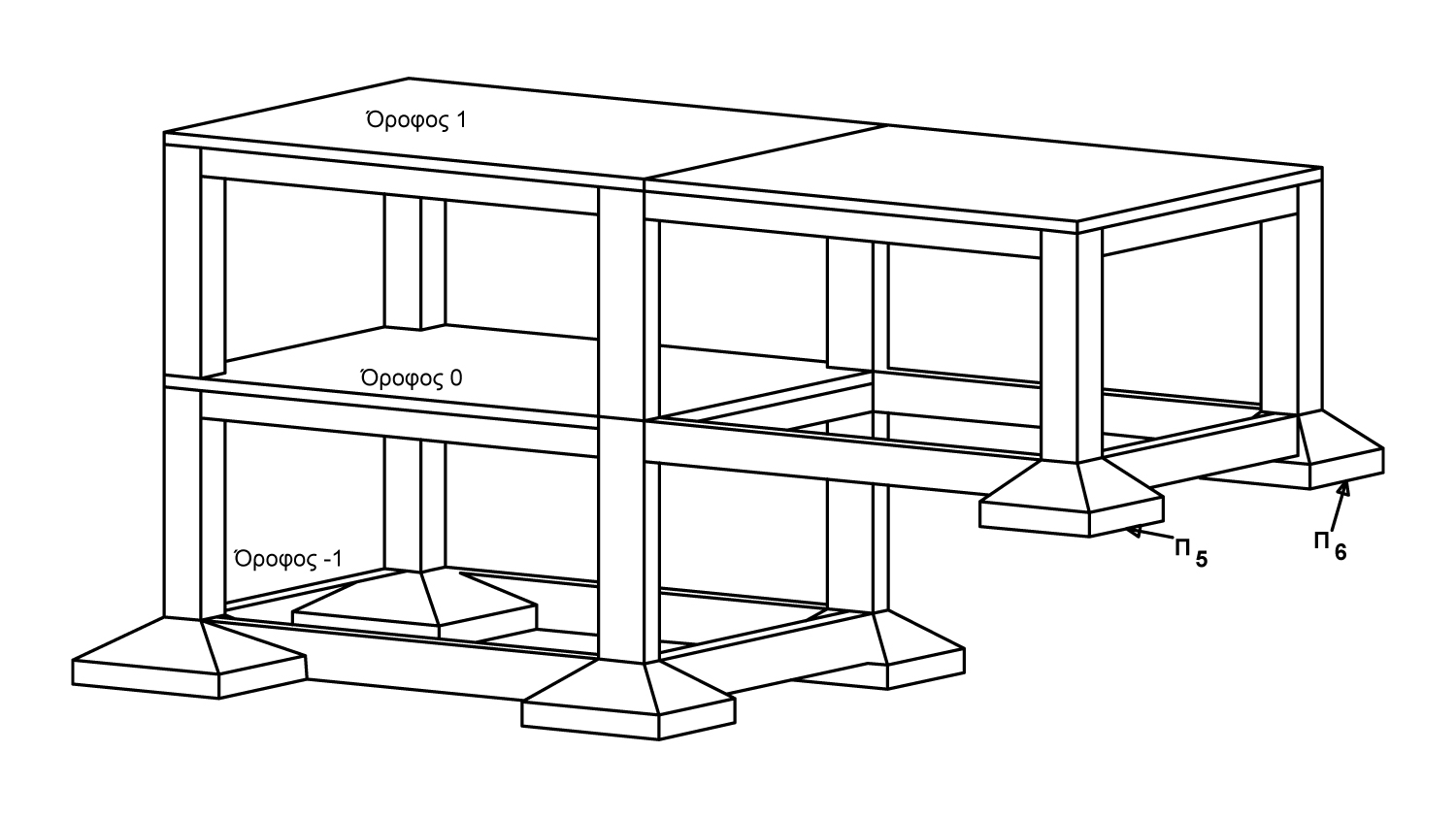

Κατασκευή υπόλοιπης θεμελίωσης
Προσθήκη πεδίλων Π5 και Π6.
Οι κόμβοι Λ5(0) και Λ6(0) αποκτούν αυτόματα «οριζόντιες στηρίξεις». Καθορίζεται ως «Όροφος θεμελίωσης» ο όροφος 0. Με αυτόν τον τρόπο μηδενίζεται η ομάδα δ διαφράγματος όλων των κόμβων από την θέση αυτή και χαμηλότερα, έτσι ώστε να πραγματοποιούνται μόνο οι διατάξεις του EC2 και όχι έλεγχοι δυστρεψίας, φαινομένων Ρ-Δ κλπ.
