Πώς γίνεται η απομείωση καθ’ύψος της διατομής ενός τοιχώματος σε υποστύλωμα;

Η απομείωση της διατομής ενός υποστυλώματος περιγράφεται παρακάτω, στην περίπτωση που από τοίχωμα μετατρέπεται σε απλό στύλο. Η διαδικασία είναι ανάλογη με την προσθήκη φυτευτού υποστυλώματος.

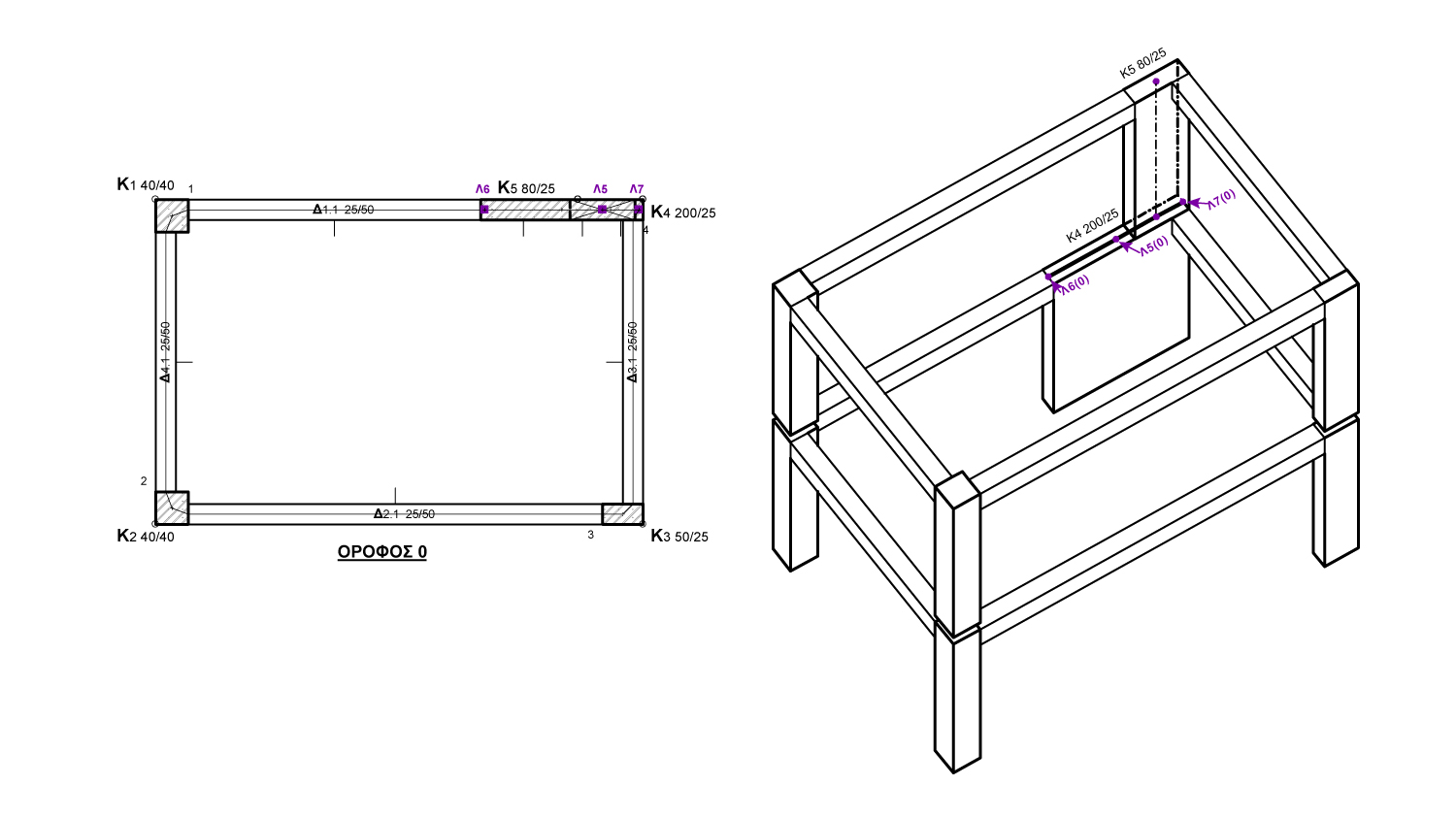

• Περιγράφεται η κάτοψη του επιπέδου στο οποίο βρίσκεται η αρχική διατομή του Στύλου (Π.χ. το υποστύλωμα Κ4 200/25 στον όροφο 0).
• Στον ίδιο όροφο και στη θέση που θα βρίσκεται το κέντρο βάρους της νέας διατομής, παρεμβάλλεται ο Λοιπός Κόμβος 5.
• Συνδέεται ο κόμβος αυτός με Δεσμικές Δοκούς με το κέντρο βάρους του τοιχώματος και τον Λοιπό Κόμβο της άκρης αυτού (κόμβοι 4 και 7 αντίστοιχα).
• Γίνεται παραγωγή ορόφου.
• Στον άνω όροφο διαγράφονται όλες οι οντότητες της περιοχής αυτής, αναλυτικότερα:
  • Διαγραφή των δοκών 1.1, 1.2, 1.3, 1.4 και 3.1.
  • Διαγραφή των λοιπών κόμβων 6 και 7.
  • Διαγραφή του υποστυλώματος Κ4 200/25.
• Με την εντολή «Υποστύλωμα > Προσθήκη φυτευτού», αντικαθίσταται ο ΛΚ5(1) με υποστύλωμα της διατομή 80/25. Ως κόμβος βάσης του φυτευτού θα χρησιμοποιηθεί ο Λοιπός Κόμβος 5(0). Συνιστάται η μεγάλη διάσταση του υποστυλώματος να είναι ίση με το μήκος του βάθους ενίσχυσης (L=…) του τοιχώματος.
• Εισαγωγή των δοκών 1.1 και 3.1.
