Tutorial
Ημικυκλικά τμήματα οικοδομής

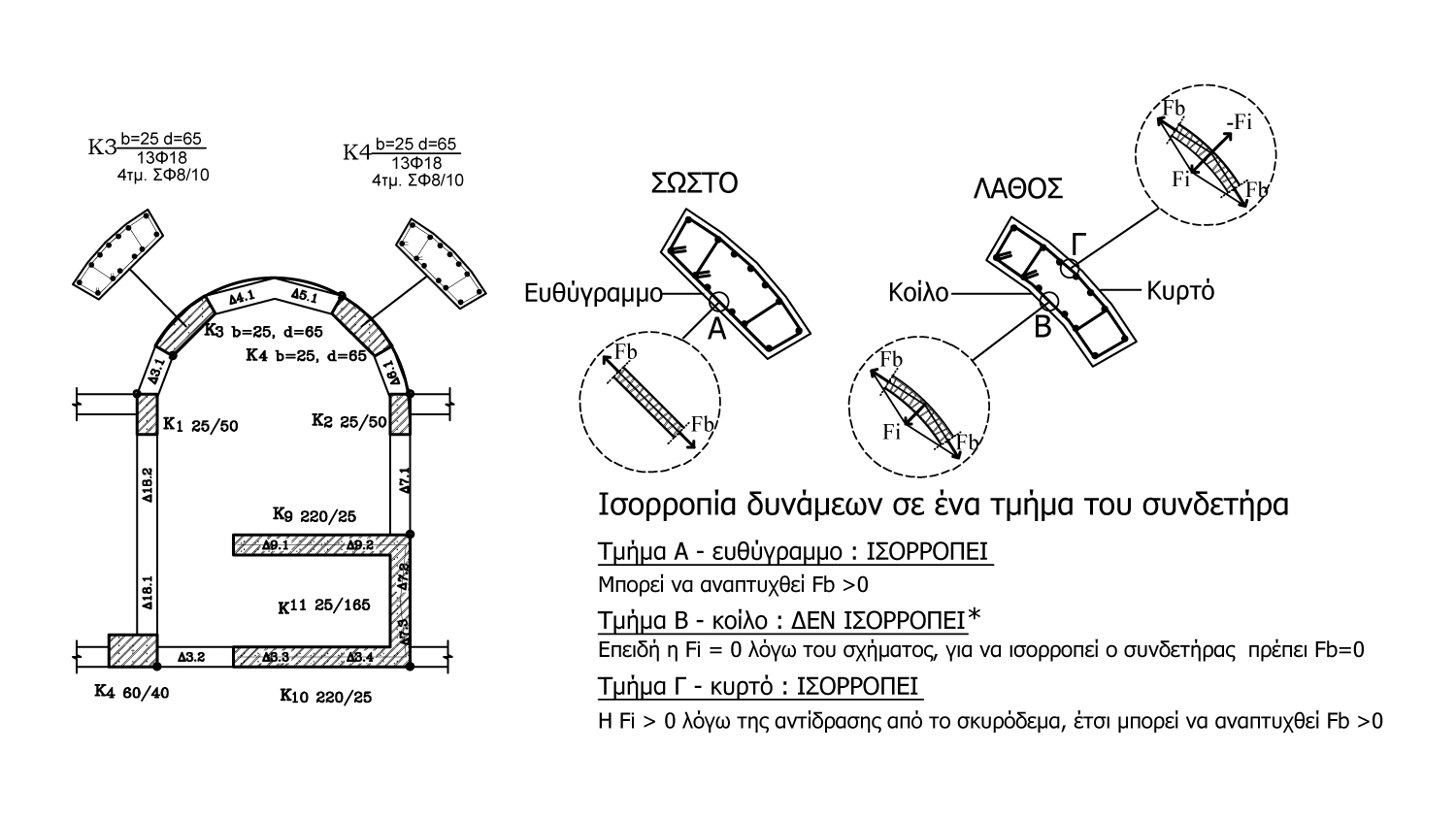

Ο συνδετήρας που συγκρατεί τις κατακόρυφες ράβδους, όταν εντείνεται, αναπτύσσει δυνάμεις Fb που πρέπει να ισορροπούν για να μπορεί να λειτουργεί.
- Στο ευθύγραμμο τμήμα Α οι δυνάμεις αυτές ισορροπούν (ίσες και αντίθετες).
- Στο κυρτό τμήμα Γ η συνισταμένη των δυνάμεων Fi εξισορροπείται από την –Fi η οποία αναπτύσσεται ως αντίδραση από το σκυροδέμα.
- Στο κοίλο τμήμα Β η συνισταμένη των δυνάμεων Fi δεν έχει αντίδραση επειδή η –Fi δεν μπορεί να αναπτυχθεί, με αποτέλεσμα ο συνδετήρας να «φεύγει» εκτός διατομής.
*Αν πρέπει οπωσδήποτε να διαμορφωθεί κοίλο τμήμα, θα πρέπει να τοποθετηθούν για εξισορρόπηση πυκνοί συνδετήρες τύπου S.
Βήματα κατασκευής της πολυγωνικής διατομής

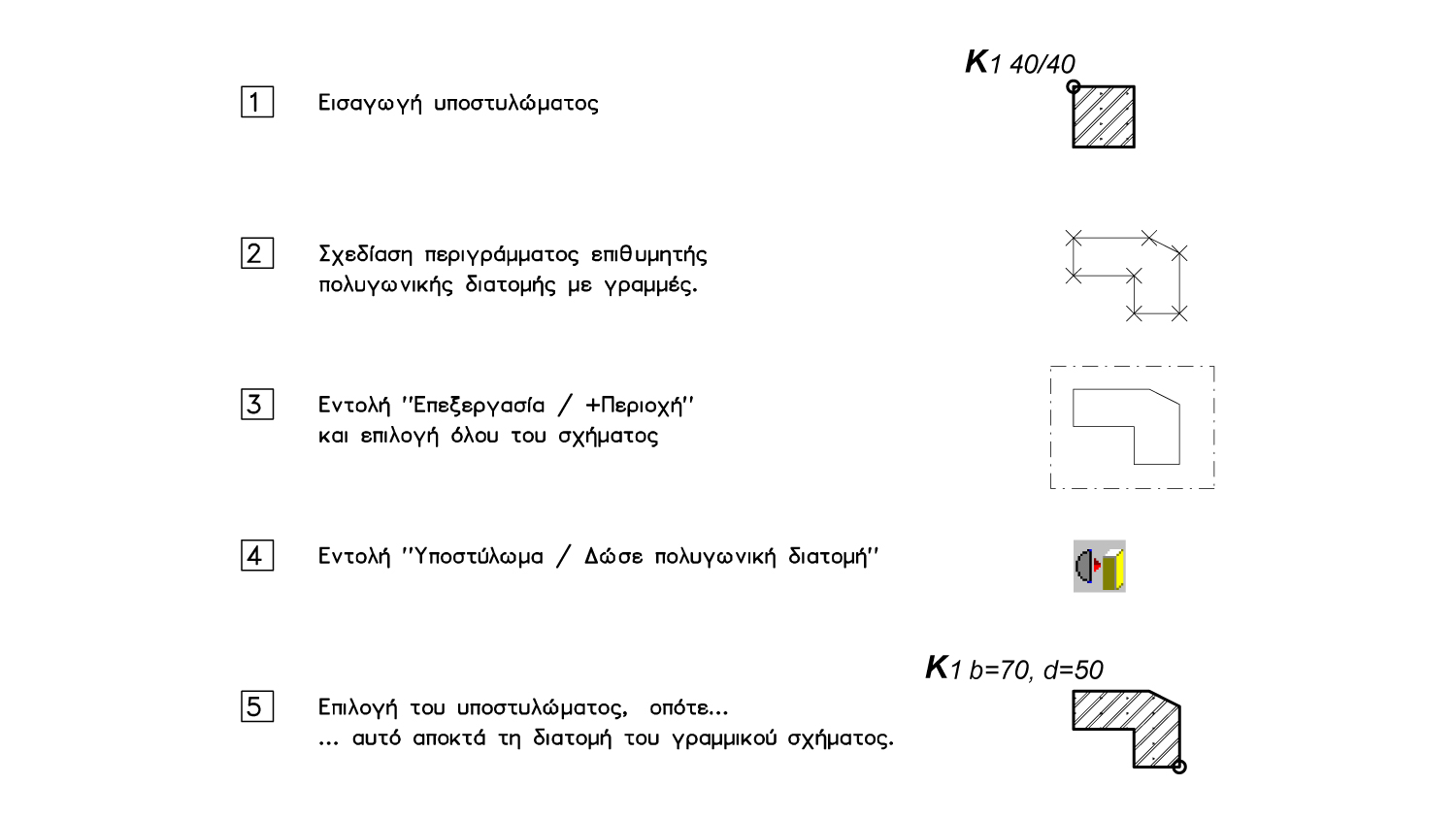

Βήματα κατασκευής για την περιγραφή υποστυλώματος τυχόυσας διατομής
