Πώς υπολογίζω σύνδεση αποκατάστασης συνέχειας με το πρόγραμμα υπολογισμού συνδέσεων;

Το αρχείο της μελέτης από το Fespa που χρησιμοποιούμε, είναι το αρχείο monorofo.tek από τα “Έγγραφα > LH SOFTWARE > Παραδείγματα > Στατικά > Μεταλλικά” που ακολουθούν την εγκατάσταση του Fespa.

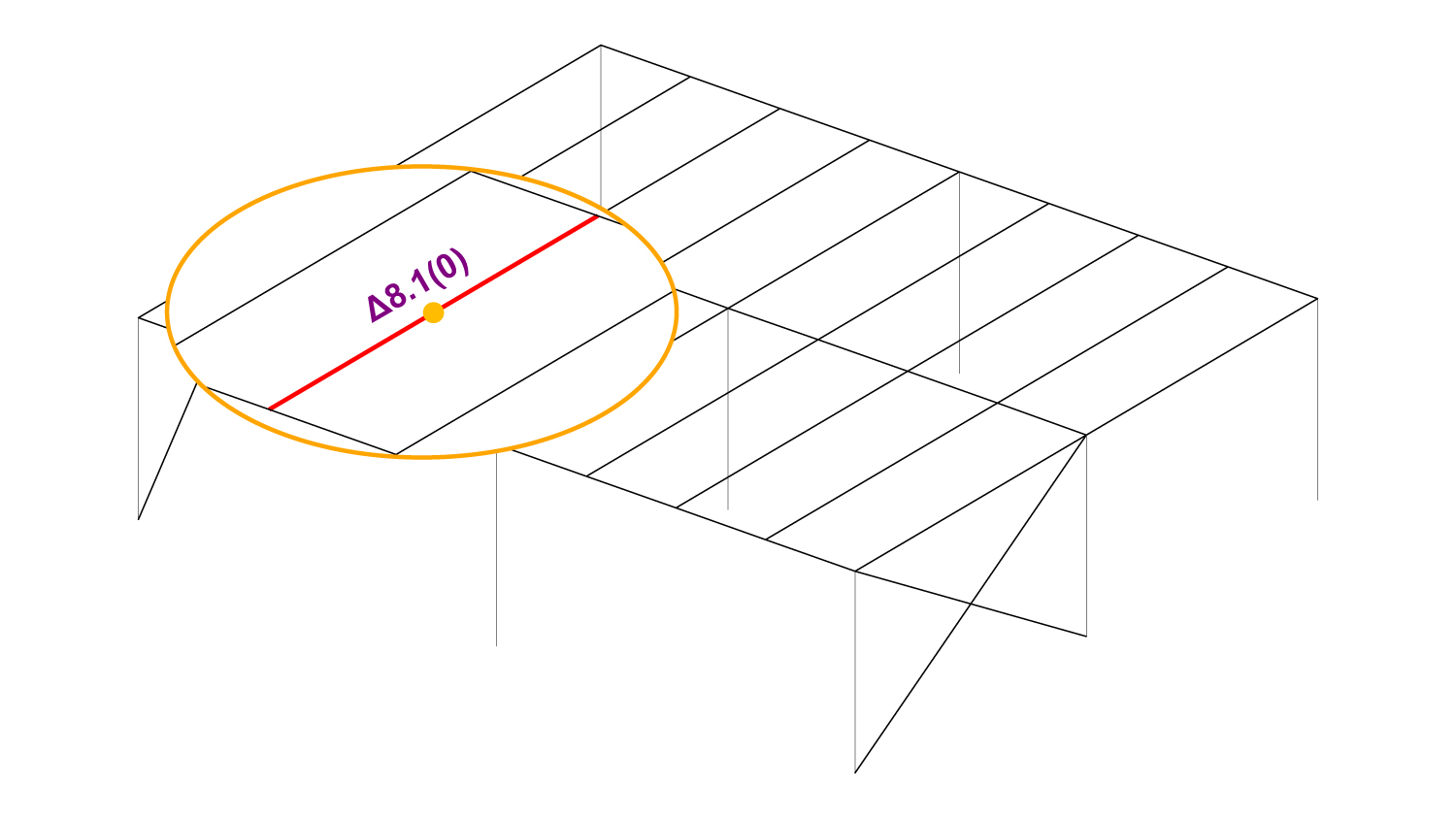

Έστω ότι θα ελεγχθεί η επάρκεια της αποκατάστασης συνέχειας της Δοκού Δ8.1(0) στο μέσον της, δηλαδή 2.5m από τον κόμβο αρχής της δοκού, όπως απεικονίζεται στο Σχήμα 1. Απαραίτητη προϋπόθεση είναι το αρχείο να έχει επιλυθεί και όλες οι διατομές του να προκύπτουν επαρκείς.

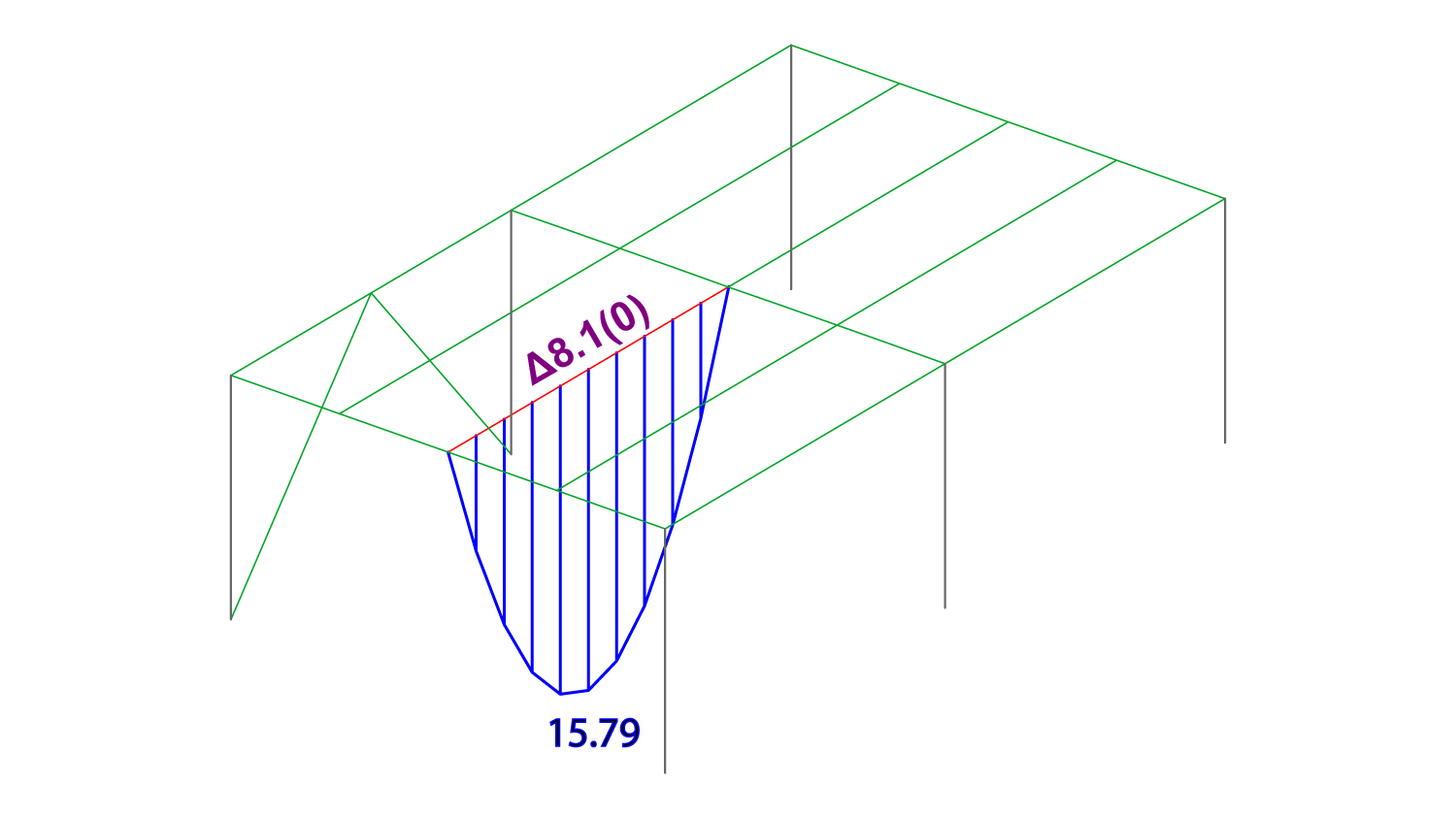

Από το αρχείο της μελέτης, εκτός από τις διατομές των μελών, είναι γνωστά και τα εντατικά μεγέθη για όλες τις φορτίσεις και τους συνδυασμούς τους. Στο Σχήμα 2 παρουσιάζεται το διάγραμμα ροπών κάμψης της δοκού του παραδείγματος, για το συνδυασμό φόρτισης της σεισμικής περιβάλλουσας, που αποτελεί και τον κρίσιμο συνδυασμό φόρτισης, όπως θα προκύψει στη συνέχεια.

Υπολογισμός σύνδεσης αποκατάστασης συνέχειας

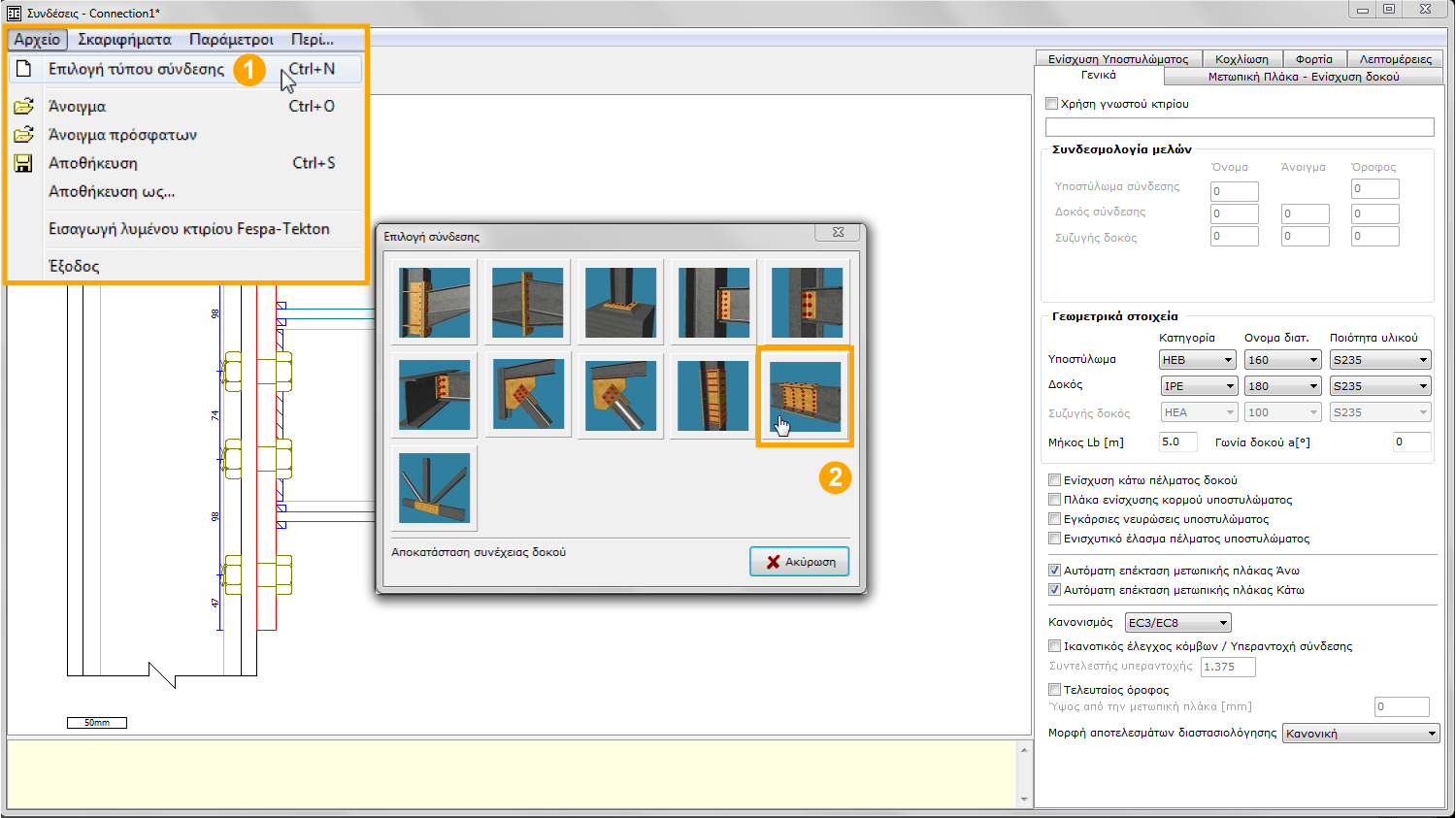

• Από «Αρχείο > Επιλογή τύπου σύνδεσης», επιλέγεται ο τύπος σύνδεσης «Αποκατάσταση συνέχειας δοκού» (Εικόνα 1).

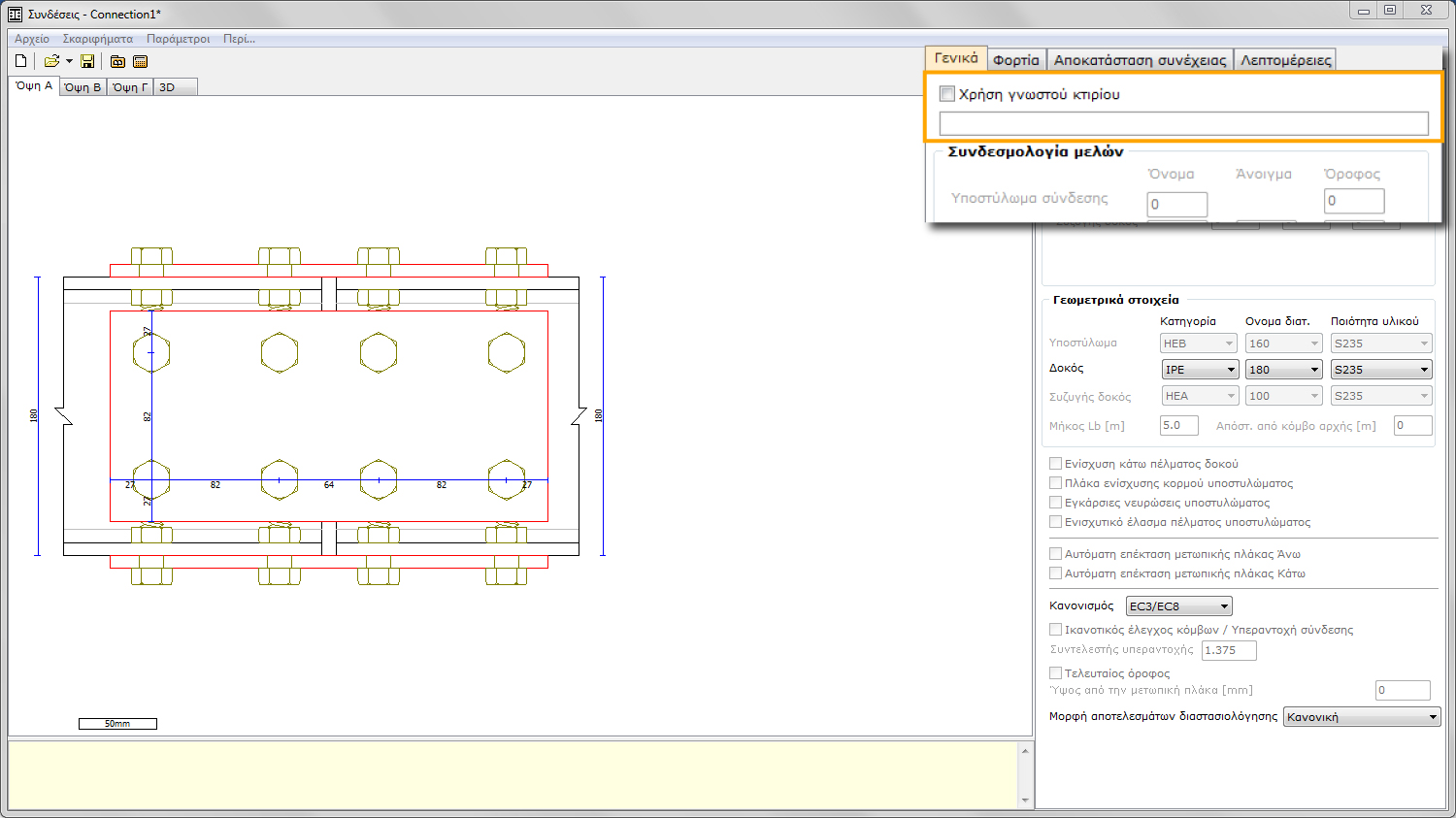

• Επιλέγεται επίσης και το αρχείο επίλυσης *.tek από το Fespa, είτε από «Αρχείο > Εισαγωγή λυμένου κτιρίου Fespa – Tekton» της βασικής γραμμής εργαλείων είτε επιλέγοντας «Χρήση γνωστού κτιρίου» στη μάσκα εισαγωγής γεωμετρικών στοιχείων (Εικόνα 2).

• Επιλέγεται η δοκός Δ8.1(0) ως δοκός στην οποία θα γίνει αποκατάσταση συνέχειας.
• Επιλέγεται η απόσταση 2.5m ως απόσταση από τον κόμβο αρχής της δοκού (Εικόνα 4).

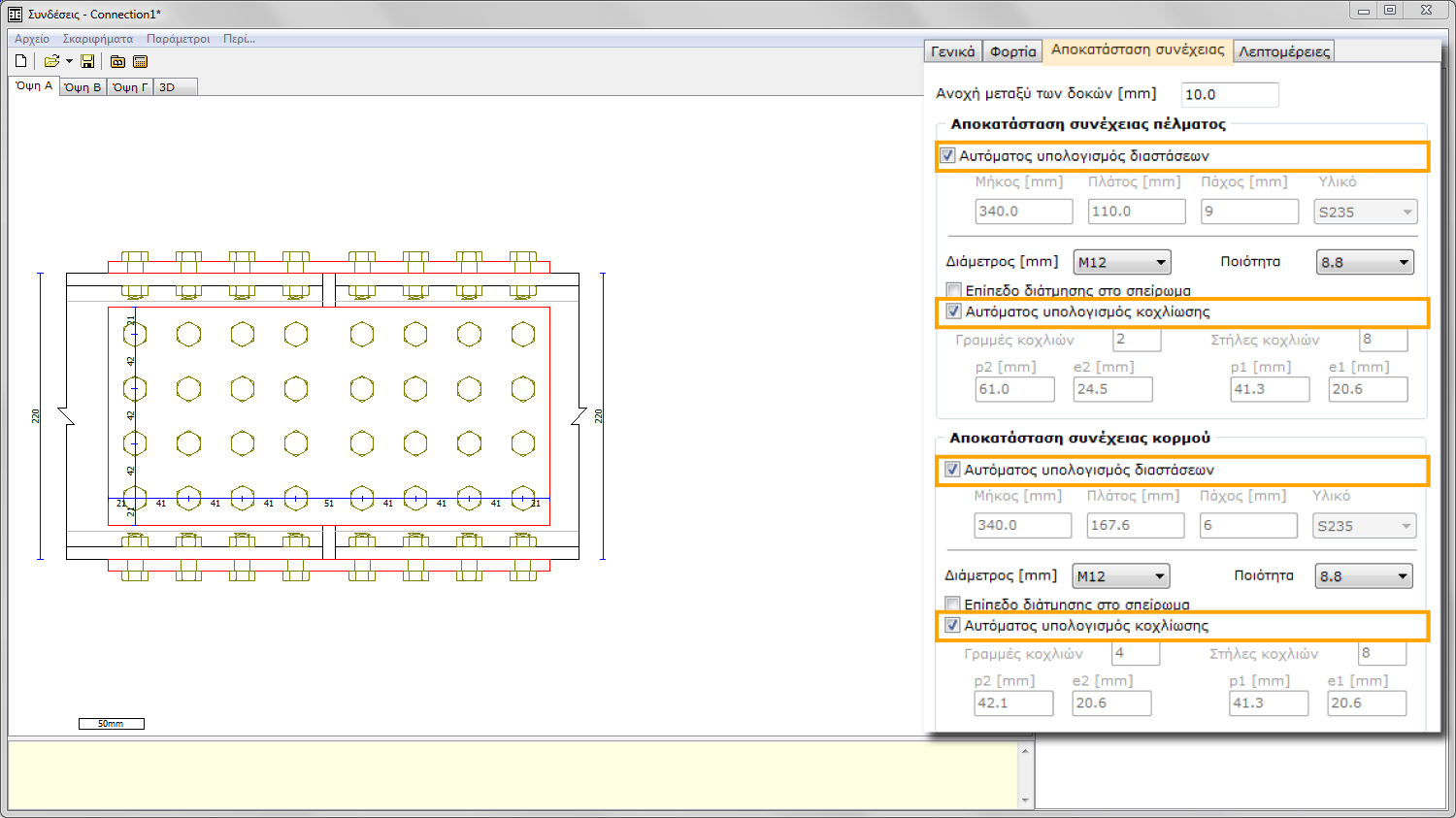

Όπως φαίνεται στην Εικόνα 5 υπάρχει η δυνατότητα επιλογής αυτόματων υπολογισμών για:

• τις διαστάσεις και την ποιότητα του χάλυβα του ελάσματος αποκατάστασης του πέλματος,
• την κοχλίωση αποκατάστασης του πέλματος,
• τις διαστάσεις και την ποιότητα του χάλυβα του ελάσματος αποκατάστασης του κορμού,
• την κοχλίωση αποκατάστασης του κορμού.

Η προεπιλεγμένη ενεργοποίηση των αυτόματων υπολογισμών μας βοηθάει στην αρχική προσέγγιση του προβλήματος, πληρώντας τους βασικούς περιορισμούς. Ο χρήστης μπορεί να απενεργοποιήσει τους αυτόματους υπολογισμούς για να διερευνήσει διαφορετικές διατάξεις για την αποκατάσταση συνέχειας.

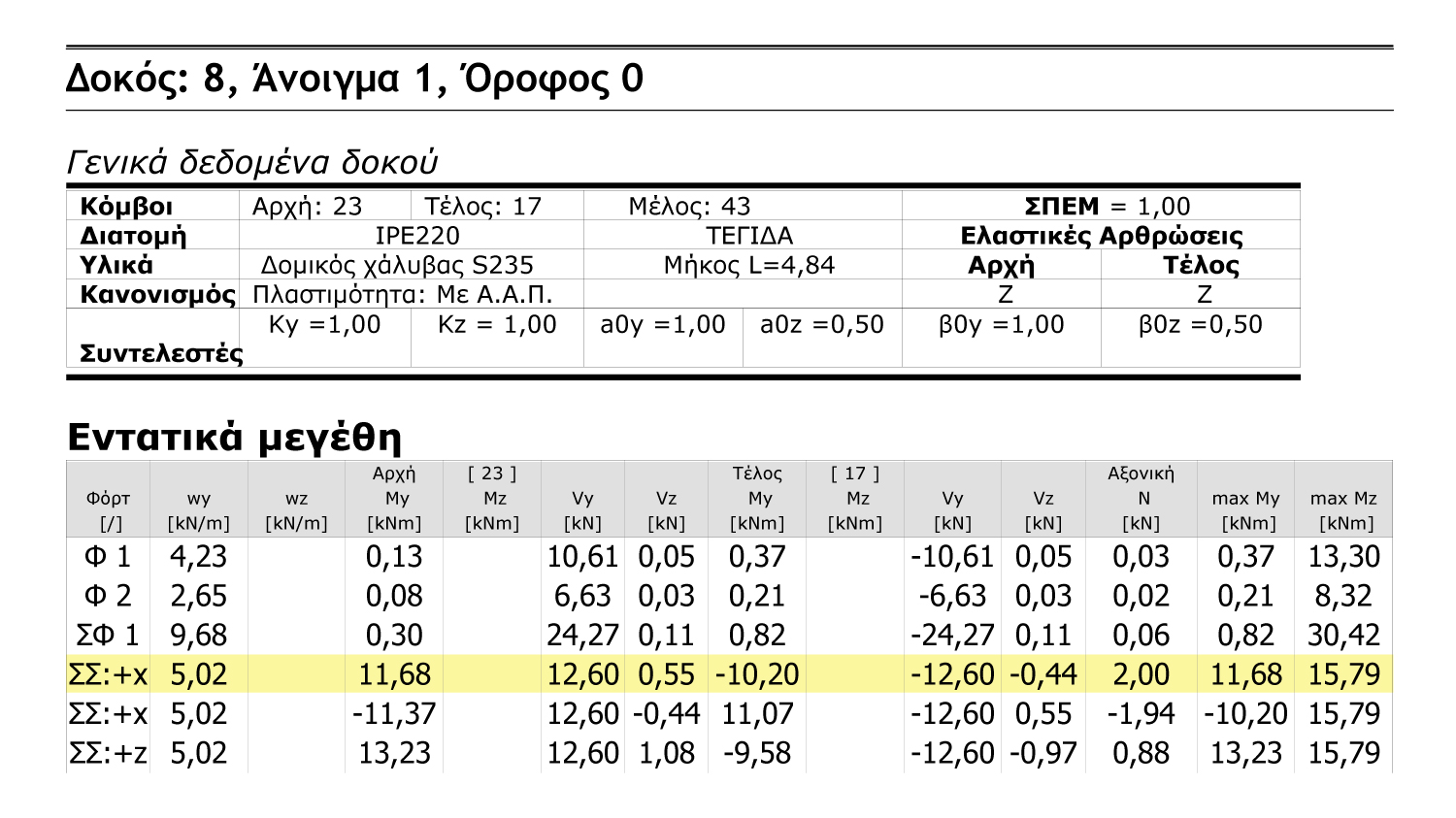

Το πρόγραμμα εμφανίζει στην καρτέλα «Φορτία» τις φορτίσεις της υπό εξέταση δοκού για όλους τους συνδυασμούς δράσεων. Στην Εικόνα 6, η υπογραμμισμένη 3η φόρτιση αντιστοιχεί στο συνδυασμό σεισμικών δράσεων, 1.00 G + 1.00 Q. Ο συνδυασμός αυτός είναι κρίσιμος προφανώς για το εξεταζόμενο σημείο αποκατάστασης της δοκού, 2.5m από το άκρο της δηλαδή, και όχι για το άκρο της δοκού για το οποίο εμφανίζονται τα φορτία στη συγκεκριμένη καρτέλα. (Οι καταπονήσεις στο μέσον της δοκού, όπου και εξετάζεται η αποκατάσταση συνέχειας, εμφανίζονται στη μάσκα υπολογισμών, Εικόνα 7 και στο Τεύχος Μελέτης, Εικόνα 1).

Αρχική δοκιμή

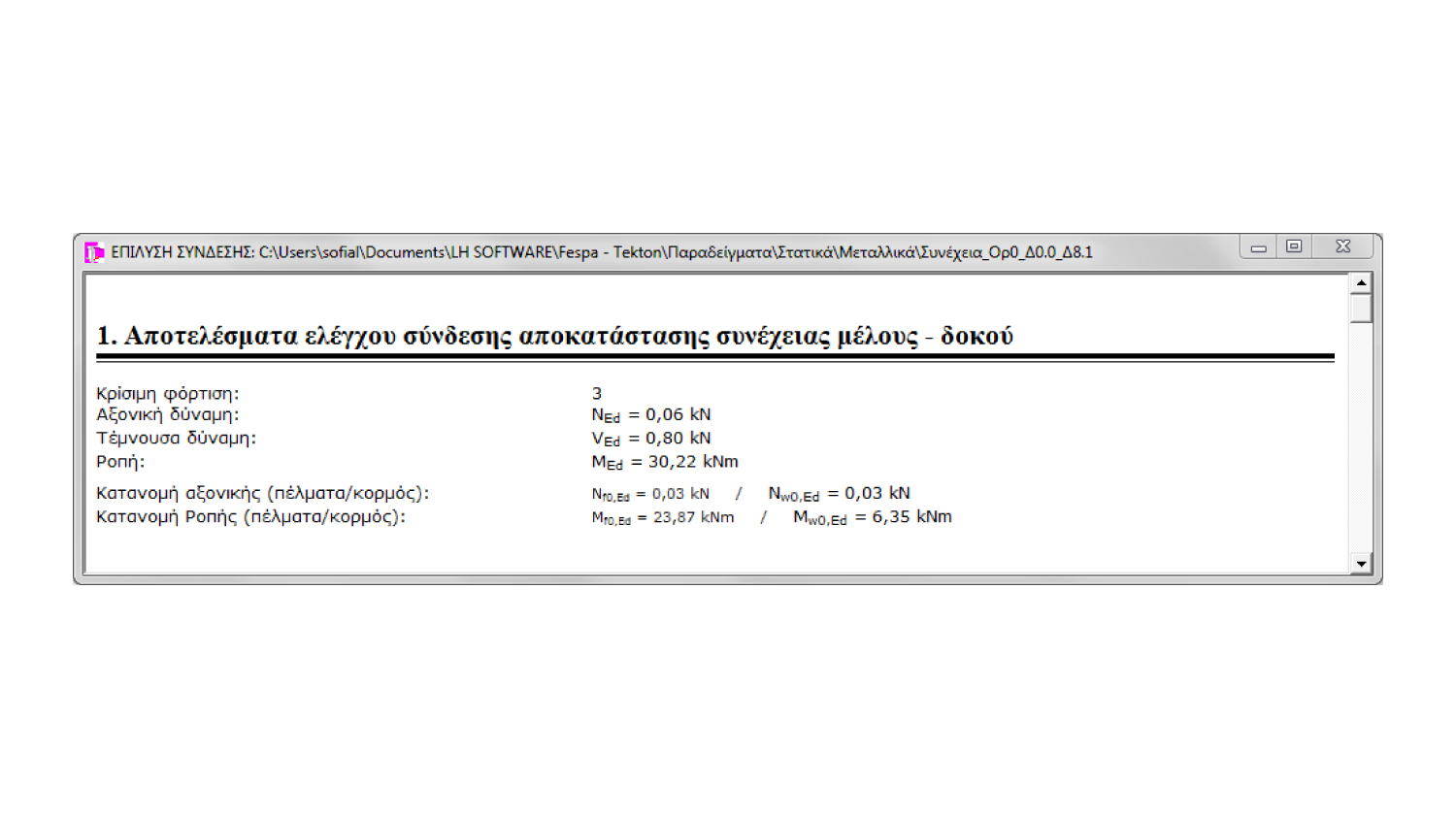

Με «Διαστασιολόγηση σύνδεσης» γίνεται η επίλυση. Όπως φαίνεται στη μάσκα αποτελεσμάτων (Εικόνα 7), η κρίσιμη φόρτιση είναι η 3η, και οι έλεγχοι πληρούνται.

Σημείωση: Η σύνδεση αποκατάσταση συνέχειας είναι διαθέσιμη από την έκδοση Fespa 5.4.0.14, εκδοση προγράμματος υπολογισμού συνδέσεων 1.9.0.0.
