Πώς υπολογίζω συγκολλητή σύνδεση κοιλοδοκών;

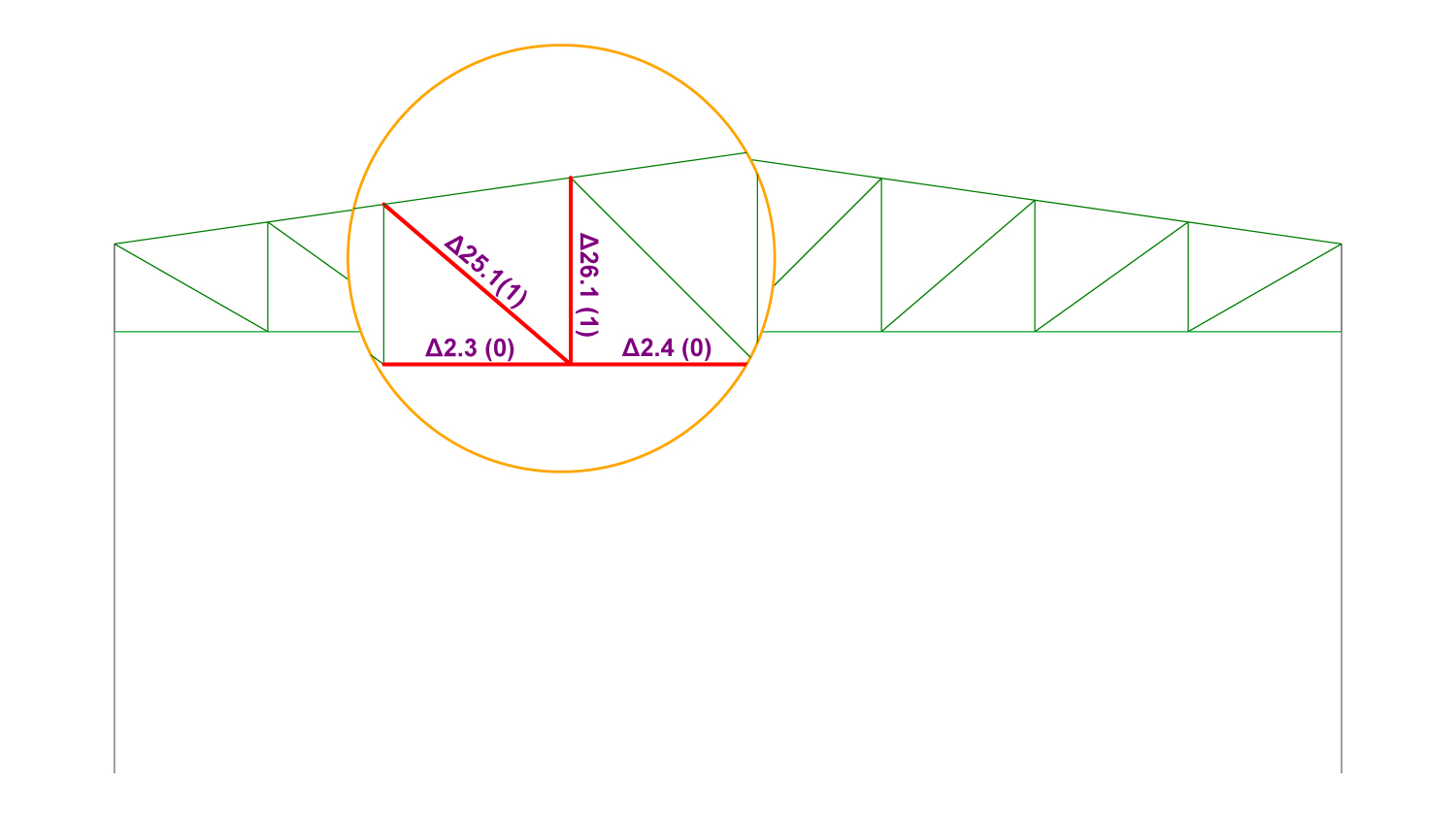

Έστω ότι θα ελεγχθεί η επάρκεια του κόμβου στον οποίο συντρέχουν οι δοκοί Δ2.3(0), Δ2.4(0), Δ25.1(1), Δ26.1(1) κόμβων του φορέα που απεικονίζεται στο Σχήμα 1. Απαραίτητη προϋπόθεση είναι το αρχείο μελέτης να έχει επιλυθεί στο στατικό πρόγραμμα Fespa και όλες οι διατομές του να προκύπτουν επαρκείς.

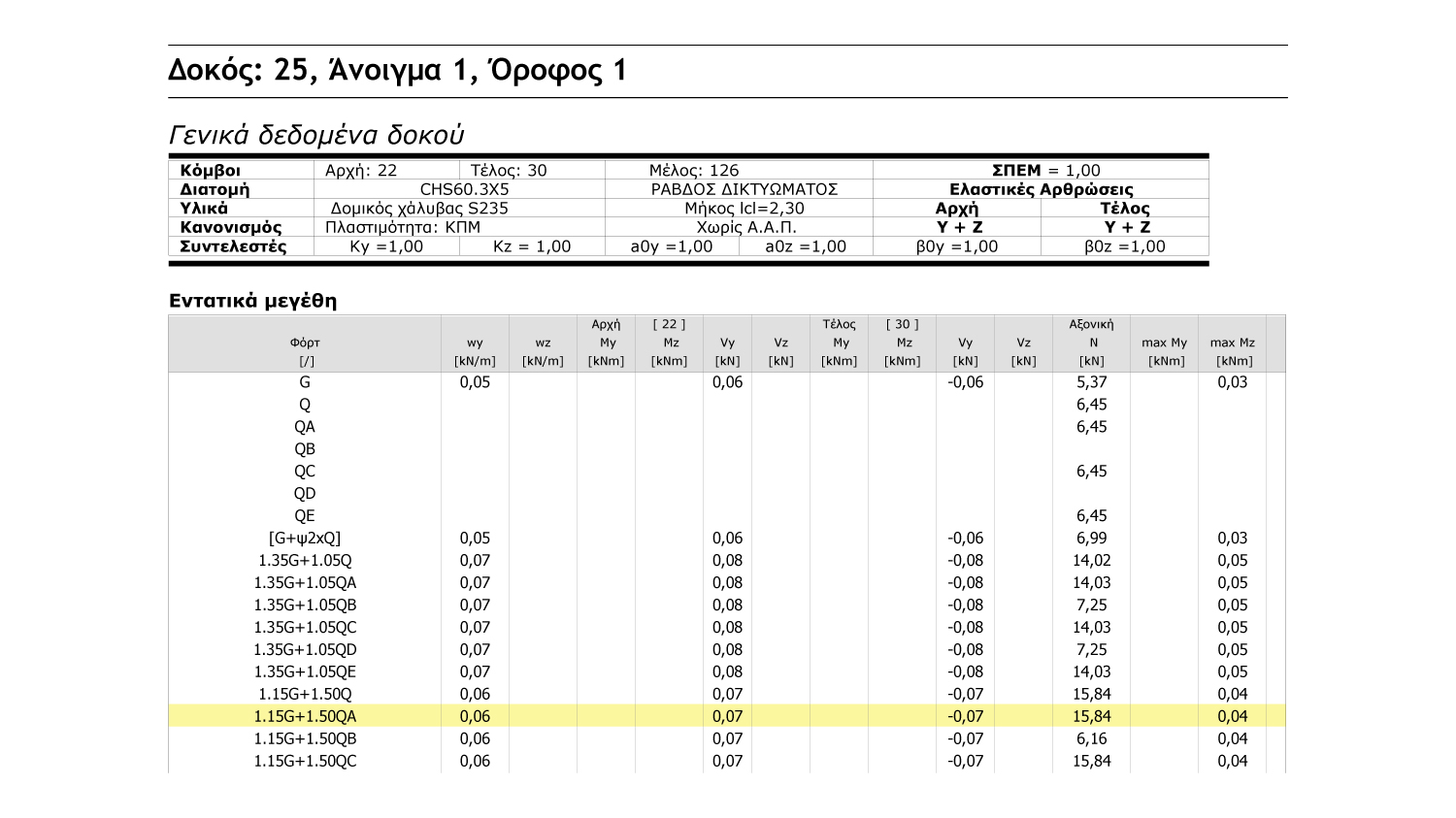

Από το αρχείο της μελέτης, εκτός από τις διατομές των μελών, είναι γνωστά και τα εντατικά μεγέθη για όλες τις φορτίσεις και τους συνδυασμούς τους.

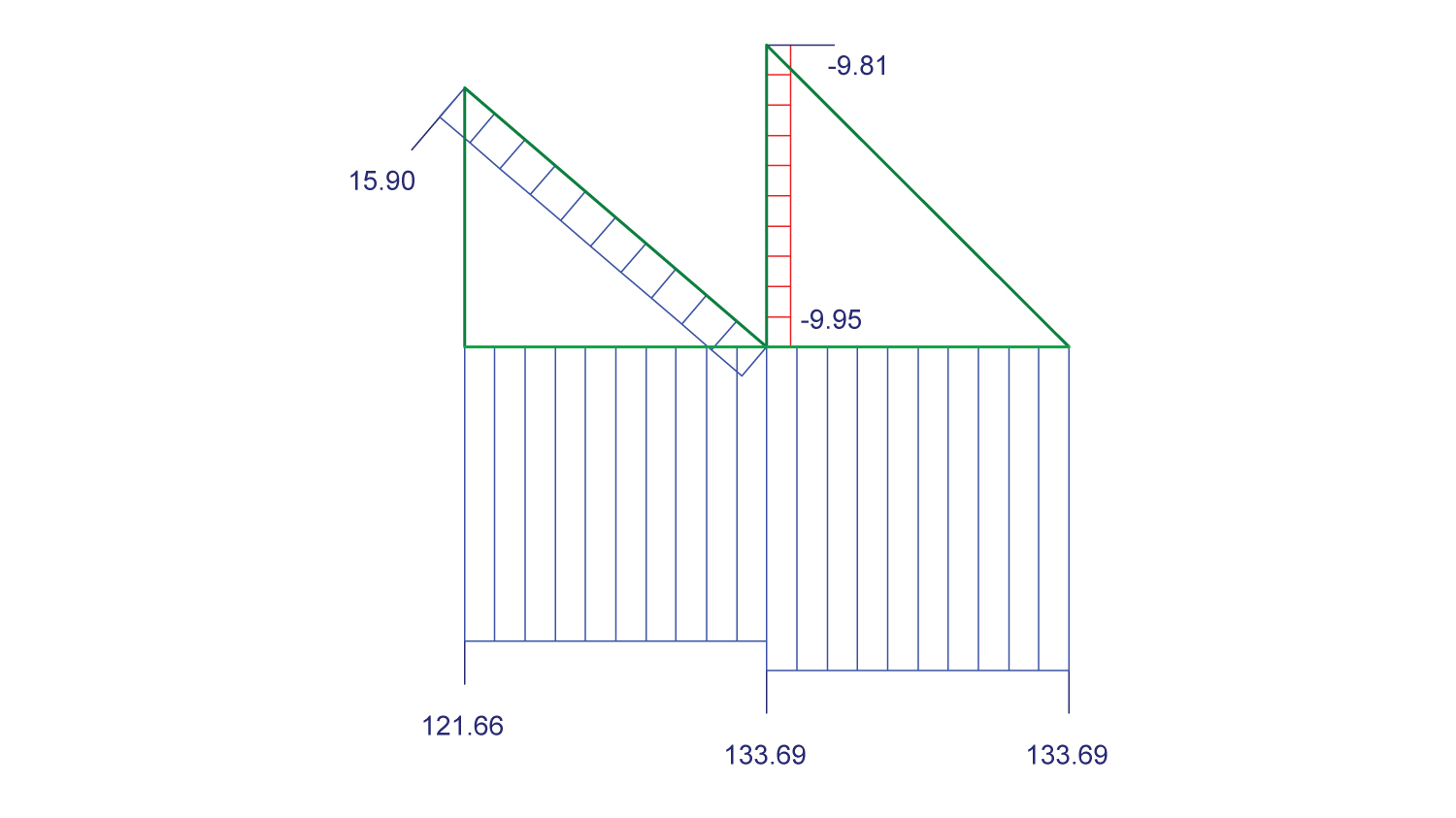

Στο Σχήμα 2 παρουσιάζεται το διαγράμμα αξονικών δυνάμεων του πλαισίου του παραδείγματος, για το συνδυασμό φόρτισης 1.15 G + 1.50 QΑ. Ο συγκεκριμένος συνδυασμός φορτίσεων δίνει έναν εκ των δυσμενέστερων συνδυασμών αξονικών φορτίσεων για τις δοκούς που συντρέχουν στον κόμβο που θα ελεγχθεί.

Κόμβος Ν – Σύνδεση κοιλοδοκού

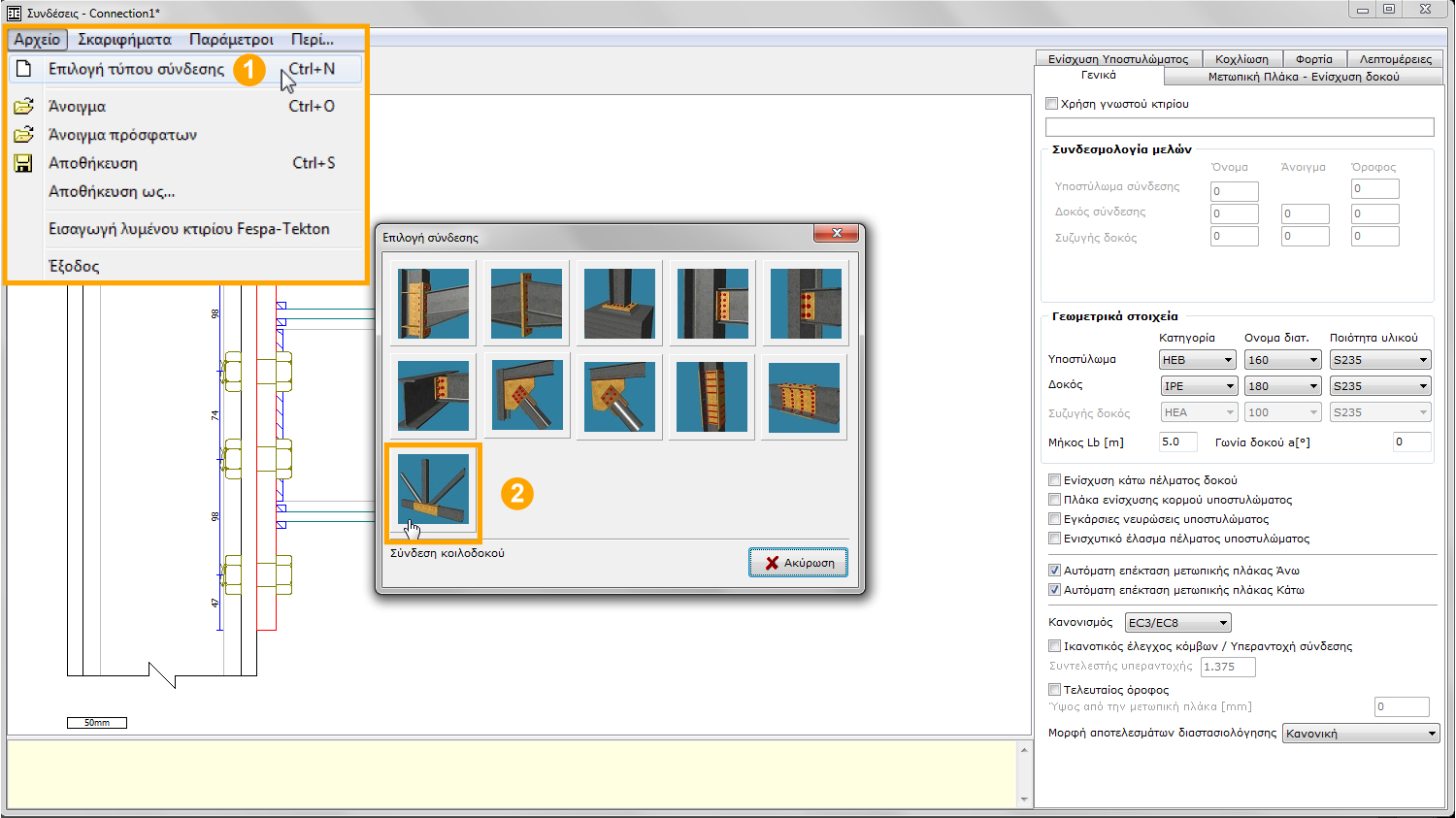

• Από “Αρχείο > Επιλογή τύπου σύνδεσης”, επιλέγεται ο τύπος σύνδεσης «σύνδεση κοιλοδοκού» (Εικόνα 1).
• Επιλέγεται επίσης και το αρχείο επίλυσης *.tek από το Fespa, είτε από «Αρχείο > Εισαγωγή λυμένου κτιρίου Fespa – Tekton» της βασικής γραμμής εργαλείων είτε επιλέγοντας “Χρήση γνωστού κτιρίου” στη μάσκα εισαγωγής γεωμετρικών στοιχείων (Εικόνα 2).

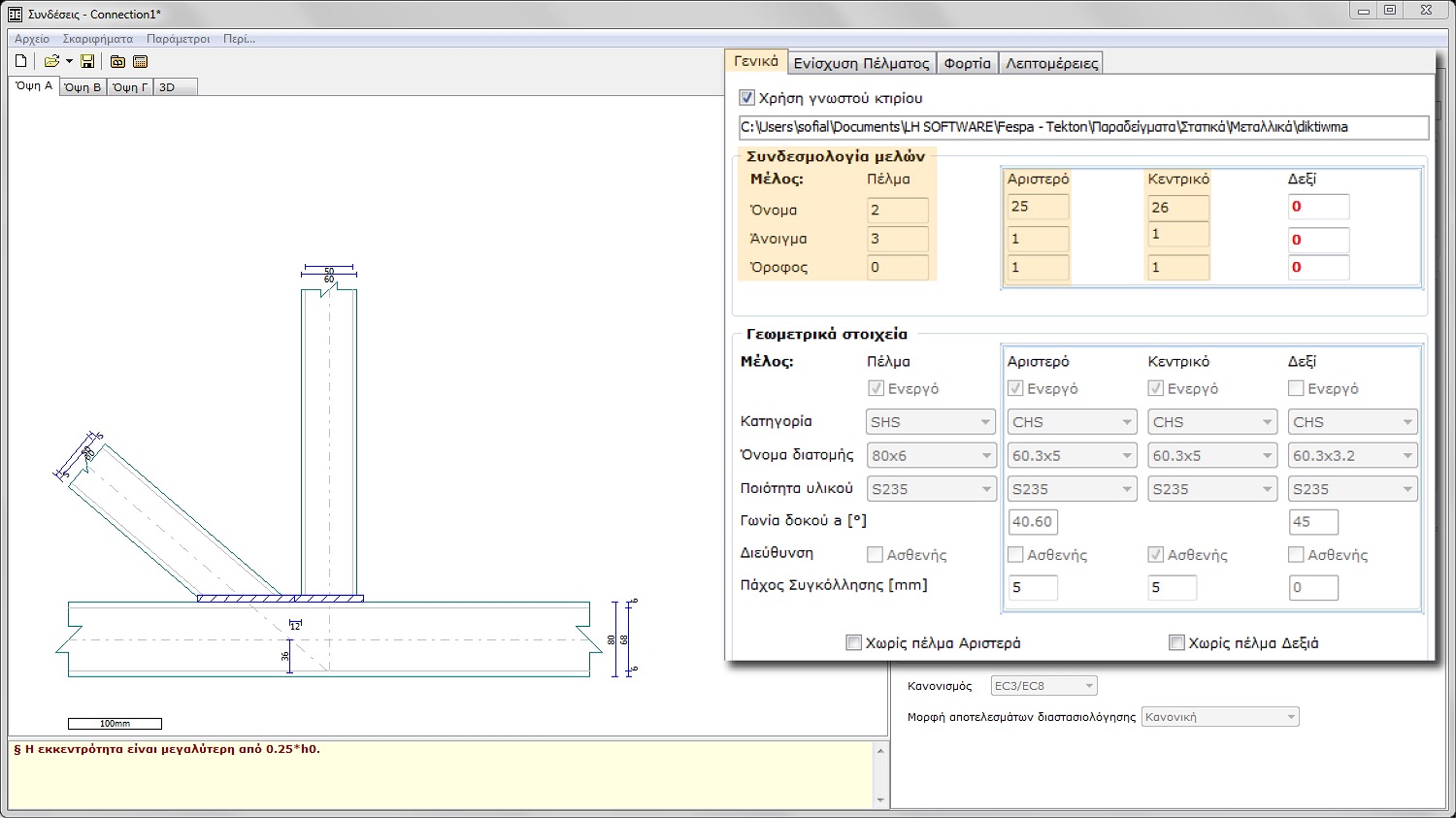

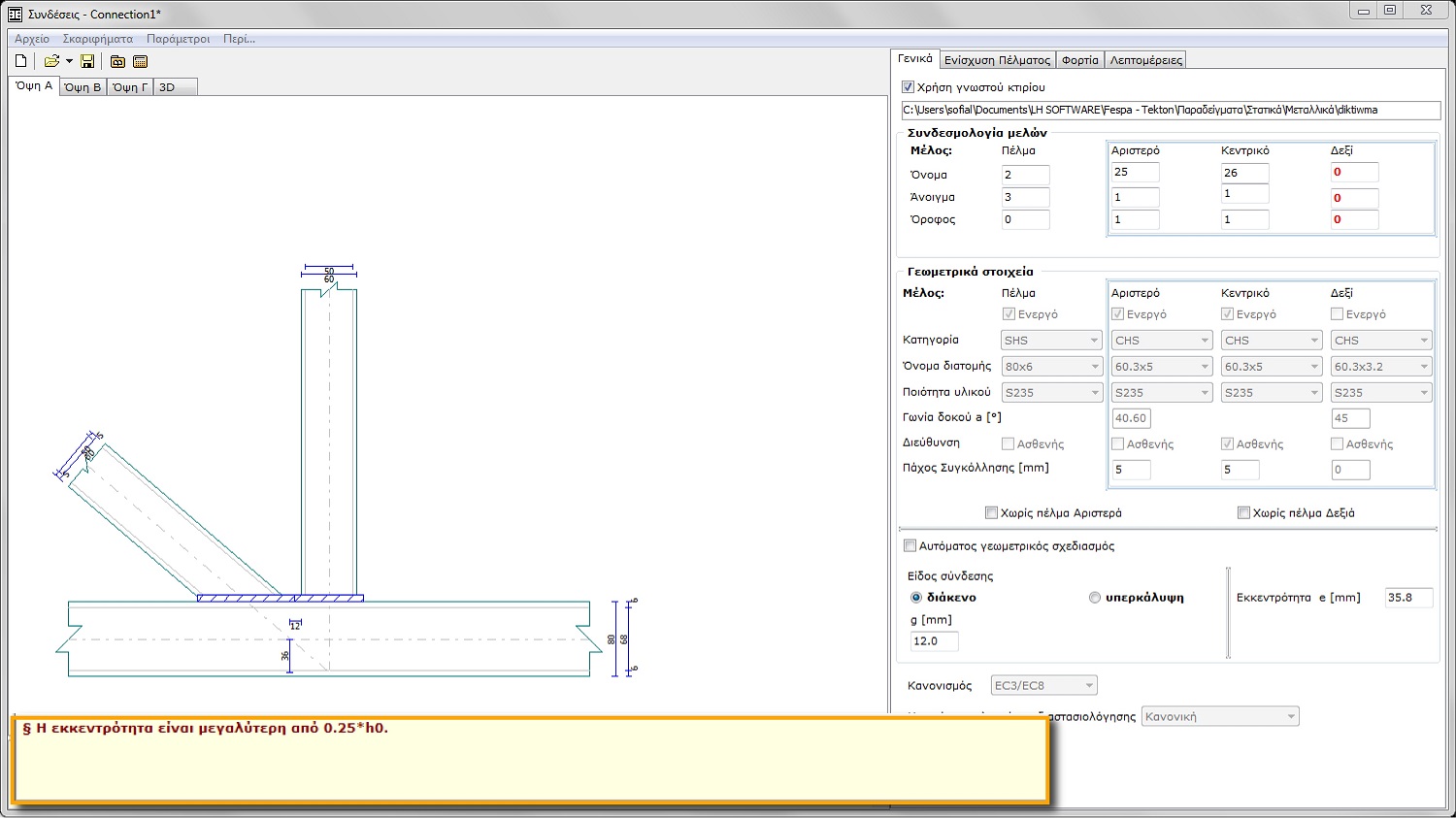

• • Επιλέγονται τα επιθυμητά μέλη Δ2.3(0) ως πέλμα, Δ.25.1(1) ως αριστερό διαγώνιο και Δ26.1(1) ως κεντρικό διαγώνιο μέλος (Εικόνα 3). Στην Εικόνα 4 φαίνεται το μήνυμα ελέγχου, στο κάτω αριστερά μέρος της οθόνης του προγράμματος, ότι η εκκεντρότητα είναι μεγαλύτερη από την επιτρεπόμενη.

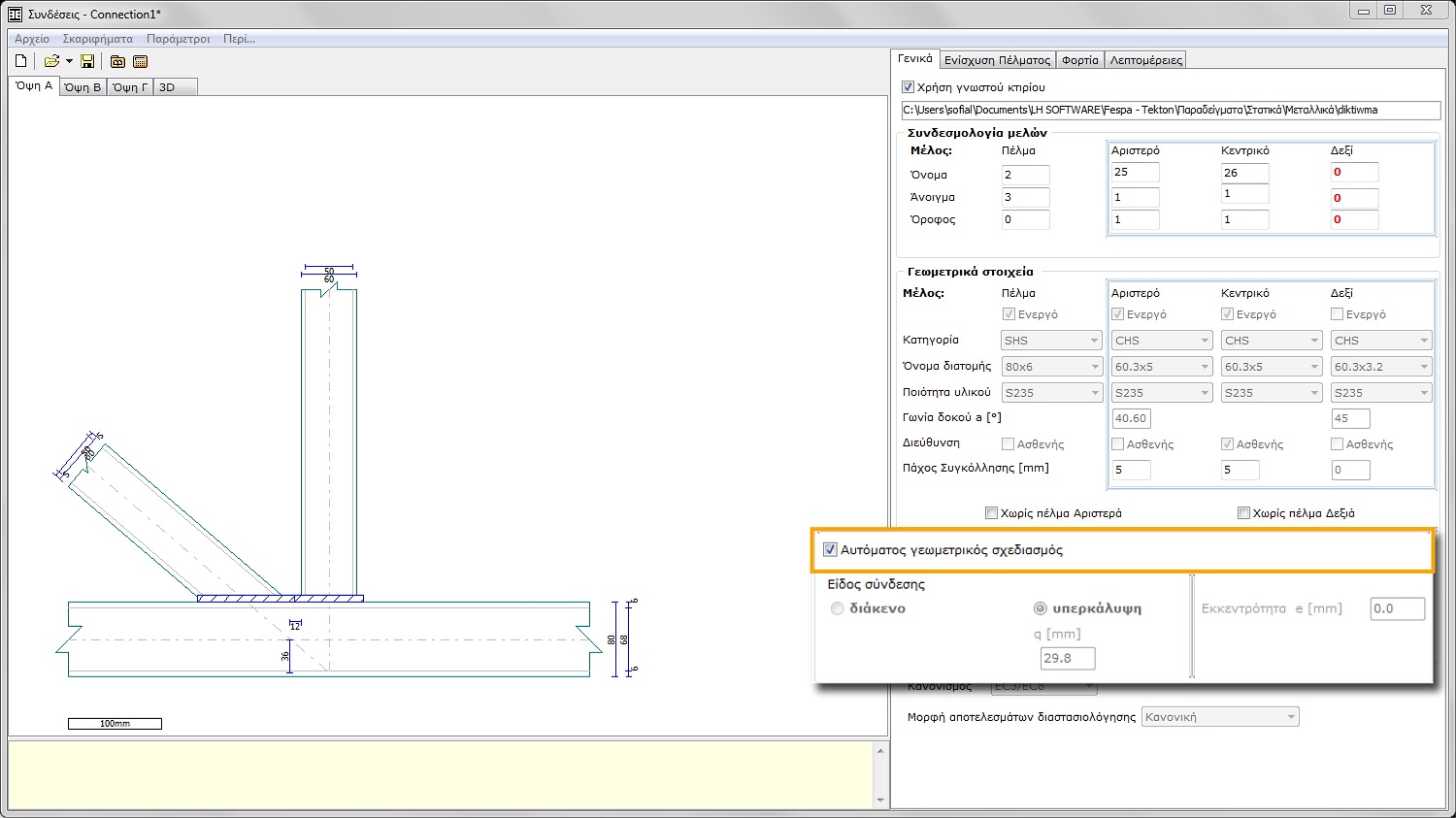

• Επιλέγουμε τον αυτόματο γεωμετρικό σχεδιασμό για να βοηθηθούμε από τους αυτόματους γεωμετρικούς υπολογισμούς στην εκπλήρωση των γεωμετρικών ελέγχων (Εικόνα 5). Το πρόγραμμα ξεκινάει τους ελέγχους από γεωμετρία μηδενικής εκκεντρότητας. Στη συγκεκριμένη σύνδεση, όταν η εκκεντρότητα είναι μηδενική, πληρούνται και οι υπόλοιποι έλεγχοι για τη γεωμετρία της σύνδεσης.

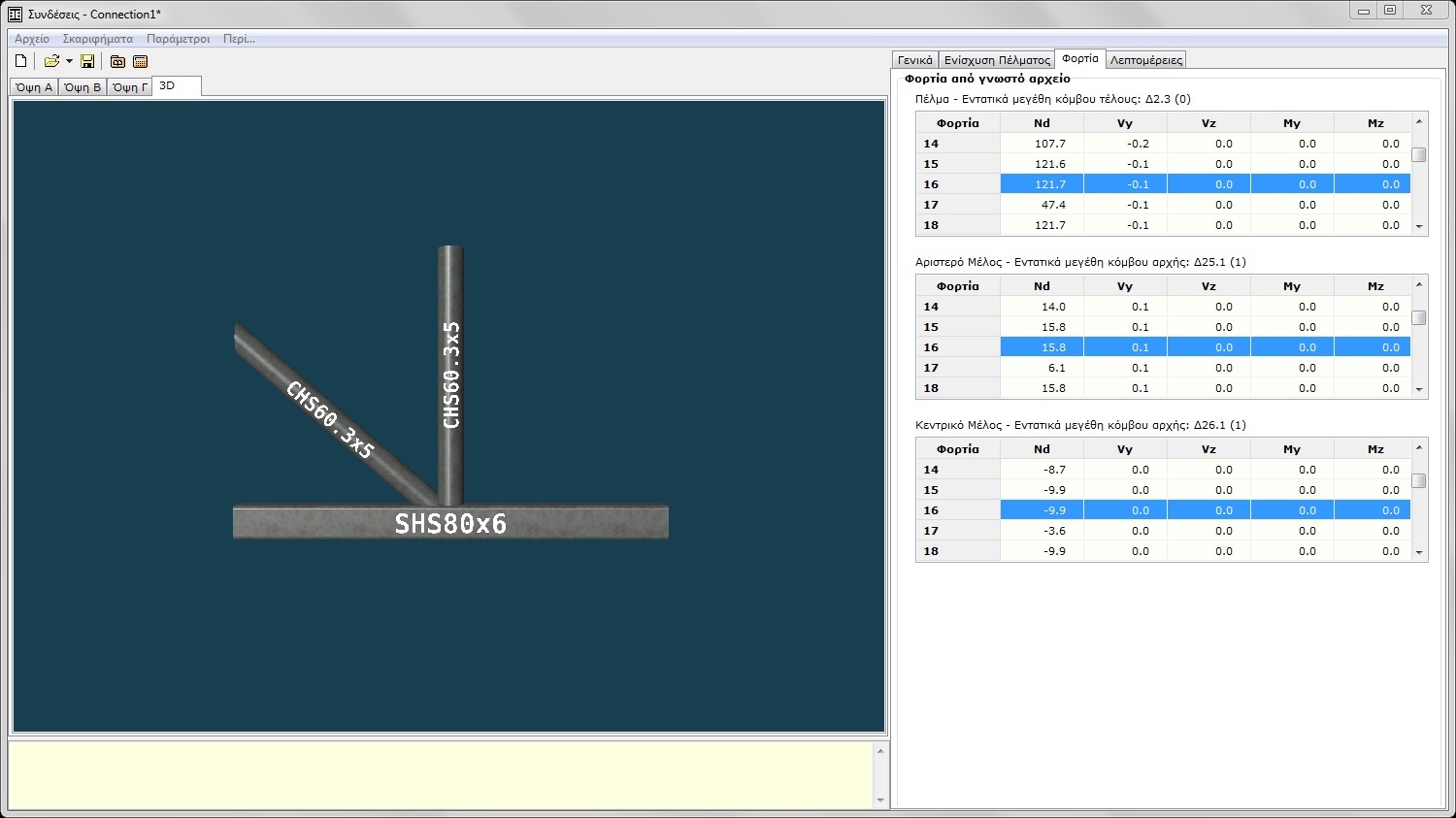

• Το πρόγραμμα έχει διαβάσει όλες τις φορτίσεις και τα δεδομένα των μελών. Στην καρτέλα «Φορτία» εμφανίζονται οι φορτίσεις για όλους τους συνδυασμούς δράσεων. Στην Εικόνα 6, η υπογραμμισμένη 16η φόρτιση αντιστοιχεί στο συνδυασμό δράσεων, 1.15 G + 1.50 QΑ.

Αρχική δοκιμή

Με «Διαστασιολόγηση σύνδεσης» γίνεται η επίλυση. Όπως φαίνεται στη μάσκα αποτελεσμάτων, ο δυσμενέστερος συνδυασμός φόρτισης είναι ο ΣΦ8, με αριθμό φόρτισης 16. Οι έλεγχοι πληρούνται, και για τον δυσμενέστερο συνδυασμό φόρτισης, ο κρίσιμος λόγος ικανότητας είναι ίσος με 0.10, πολύ μικρότερος από το όριο της μονάδας, οπότε η επίλυση είναι αποδεκτή.

Σημείωση: Διαθέσιμο από την έκδοση Fespa & Tekton 7.2.0.50, η οποία είναι συμβατή με την έκδοση 1.13.0.78 του προγράμματος υπολογισμού μεταλλικών συνδέσεων.
