Tutorial

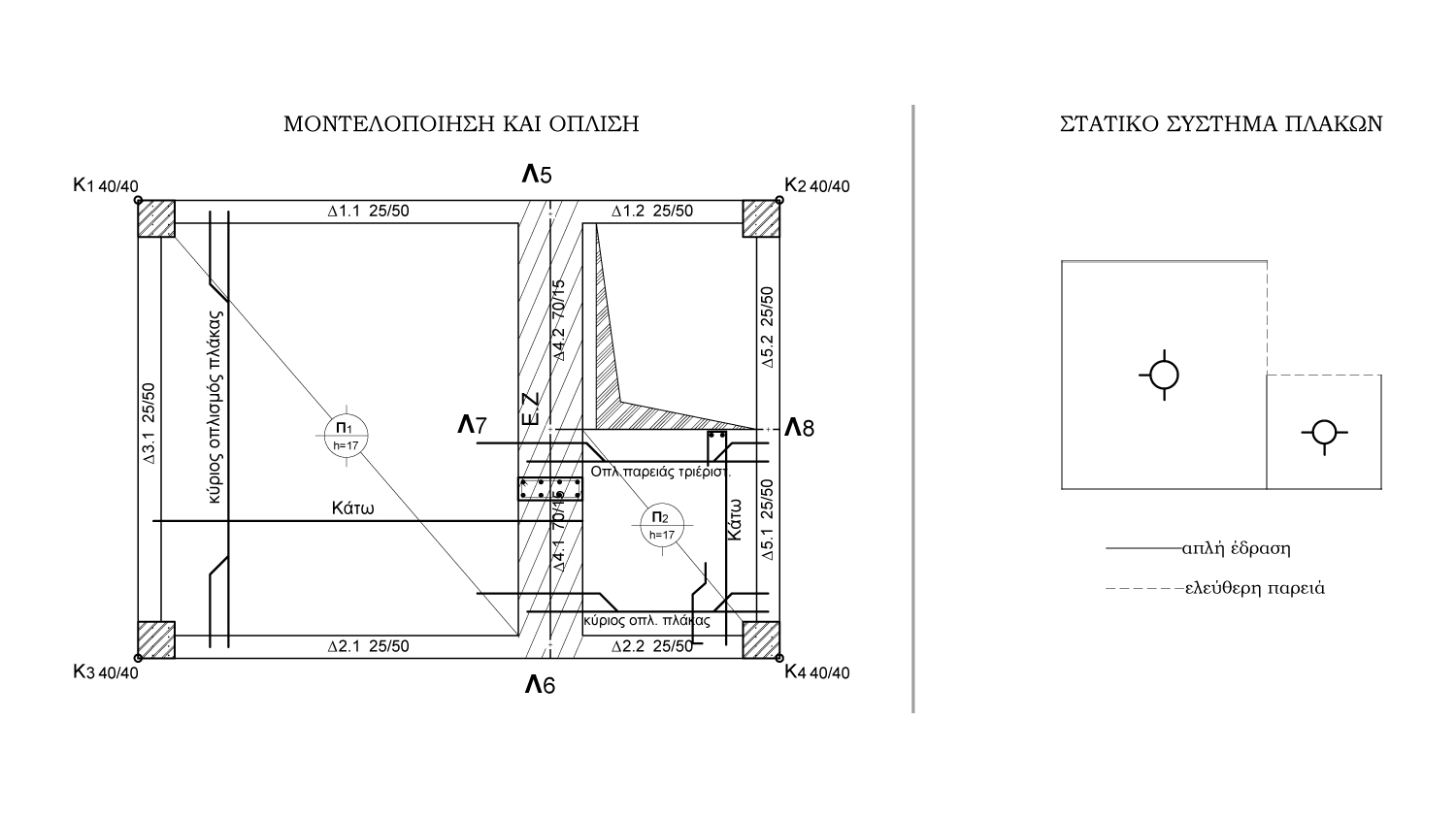

Μοντελοποίηση και όπλιση
- Εισαγωγή του μοντέλου με 2 τριέρειστες πλάκες και ενισχυμένες ζώνες (Λ5-Λ6, Λ7-Λ8). Η εισαγωγή των λοιπών κόμβων Λ7 και Λ8 είναι απαραίτητη για να κατανεμηθούν σωστά τα φορτία από τις πλάκες στις δοκούς.
- Εντολή «Παραγωγές > Προσαρμογή δοκών – πλακών»,
. - Eντολή της δοκού «Αποσύνδεση από πλάκα»,
=>Αποσύνδεση της Π1 από τις δοκούς 4.1 & 4.2. - Επίλυση και όπλιση κτιρίου,
.
Σημείωση
Ο οπλισμός της ενισχυμένης ζώνης καλύπτει και τον απαιτούμενο οπλισμό που χρειάζεται το άκρο της τριέρειστης πλάκας Π1.
