Τι προσφέρει το Τοπογραφικό

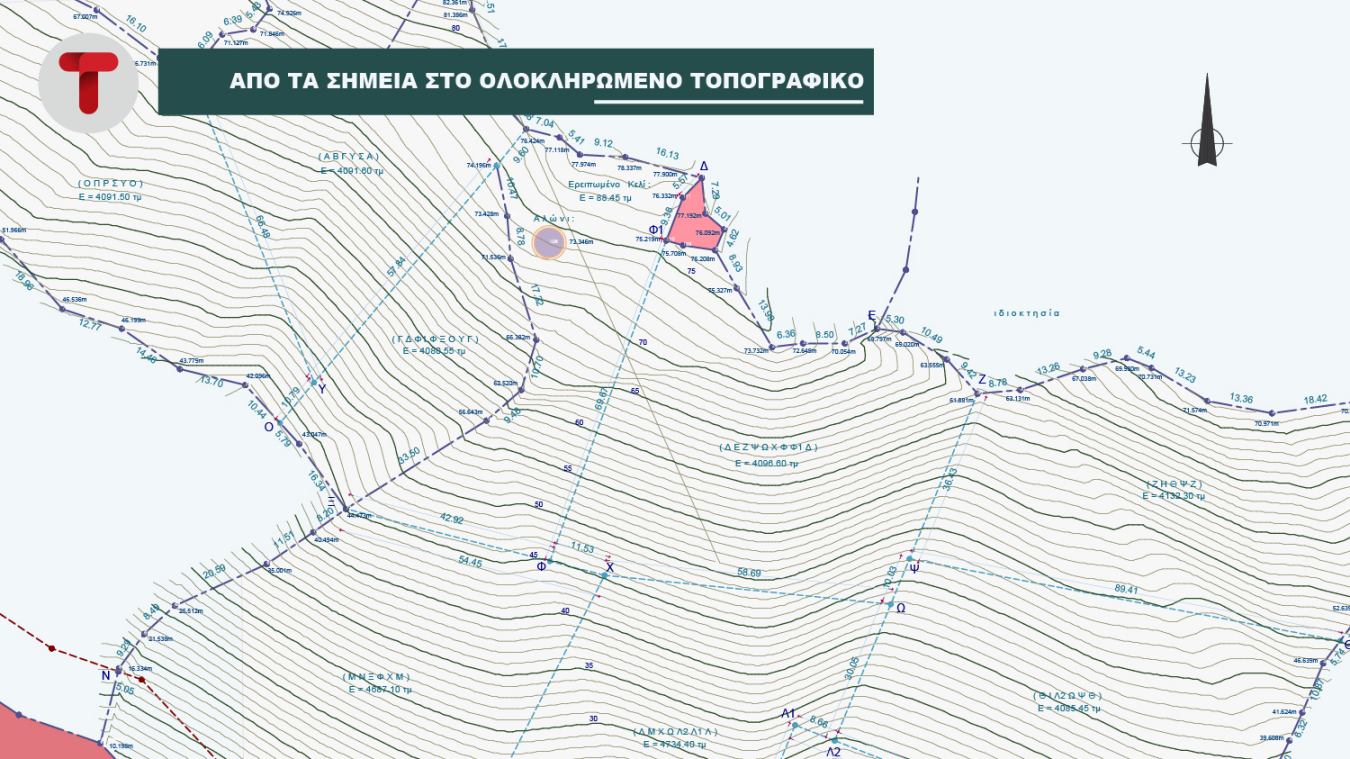

Από τα σημεία στο ολοκληρωμένο τοπογραφικό

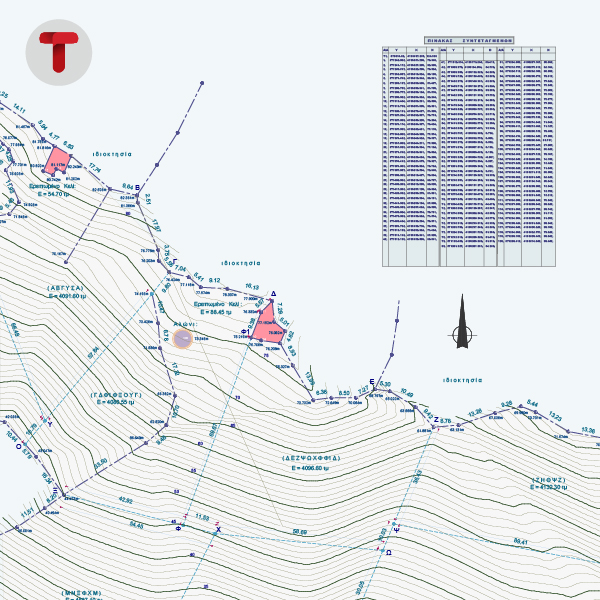

Το Τοπογραφικό μετατρέπει τα δεδομένα της αποτύπωσης σε οργανωμένο τοπογραφικό διάγραμμα, με εισαγωγή σημείων σε πραγματικές συντεταγμένες ΕΓΣΑ ’87.

Εισάγετε σημεία από αρχεία μετρήσεων ή τα καταχωρείτε χειροκίνητα. Με εργαλεία σχεδίασης πολυγραμμών και πολυγώνων, οργανώνετε τη γεωμετρία του οικοπέδου και υπολογίζετε τα απαιτούμενα εμβαδά.

Η σύνταξη μπορεί να γίνει με εξάρτηση από το τριγωνομετρικό δίκτυο ή με γεωμετρικό υπολογισμό μέσω τριγωνισμού της επιφάνειας του οικοπέδου. Και στις δύο περιπτώσεις, το πρόγραμμα υπολογίζει το συνολικό και τα επιμέρους εμβαδά και παράγει τους πίνακες σημείων και εμβαδών.

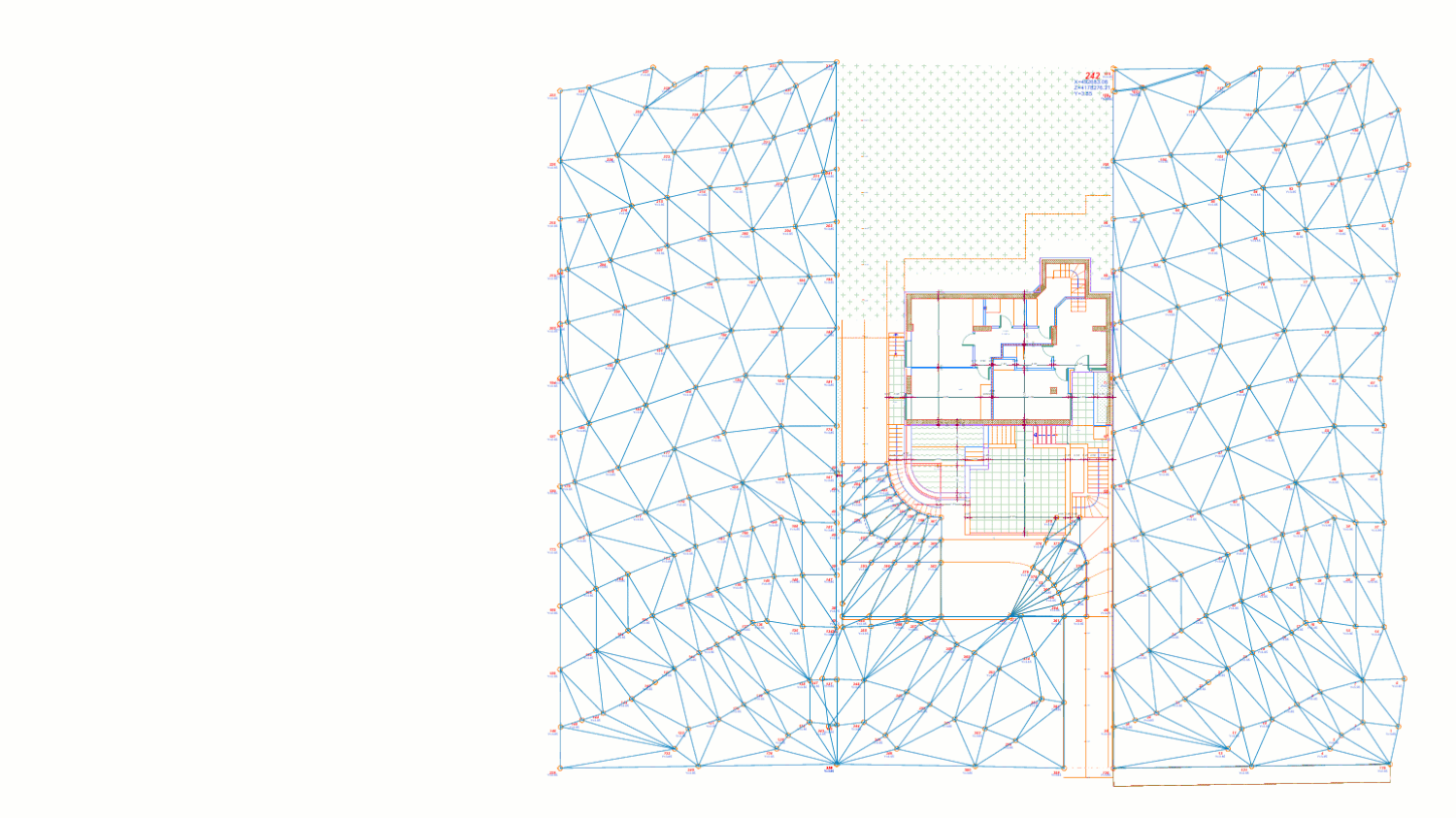

3D ανάγλυφο εδάφους από τοπογραφικά σημεία

Τα τοπογραφικά σημεία μετατρέπονται σε 3D μοντέλο εδάφους, ώστε ο μηχανικός να αποκτά καθαρή εικόνα της μορφολογίας του οικοπέδου και να συνεχίζει την επεξεργασία μέσα στο Tekton.

Το ανάγλυφο μπορεί να δημιουργηθεί είτε απευθείας στο Tekton, με εισαγωγή σημείων και χειροκίνητη διαδικασία τριγωνισμού, είτε σε συνεργασία με το πρόγραμμα Ισοϋψείς.

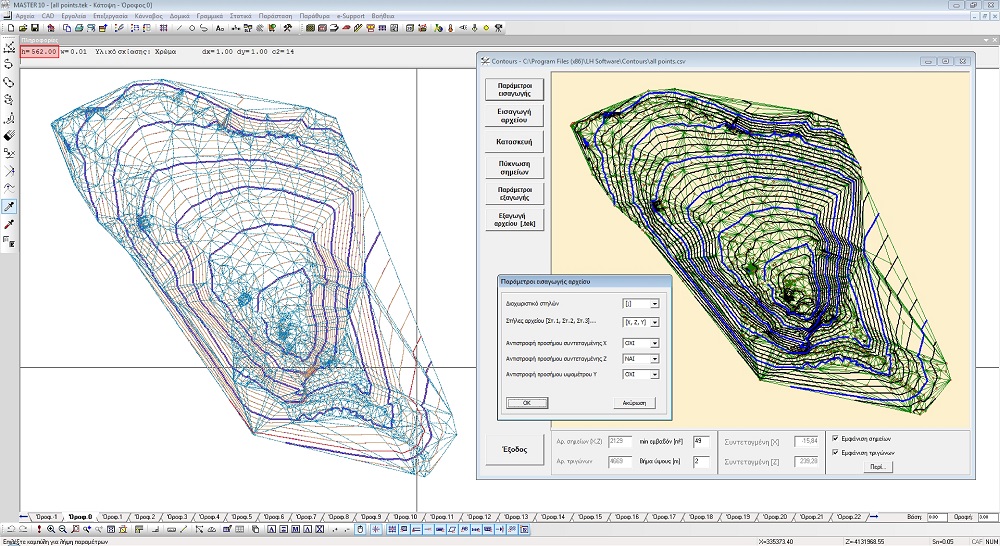

Στο πρόγραμμα Ισοϋψείς, τα σημεία εισάγονται από αρχεία μετρήσεων, οι ισοϋψείς καμπύλες και ο τριγωνισμός της επιφάνειας δημιουργούνται αυτόματα και το αποτέλεσμα μεταφέρεται στο Tekton για περαιτέρω επεξεργασία.

Ευέλικτη επεξεργασία στη κάτοψη

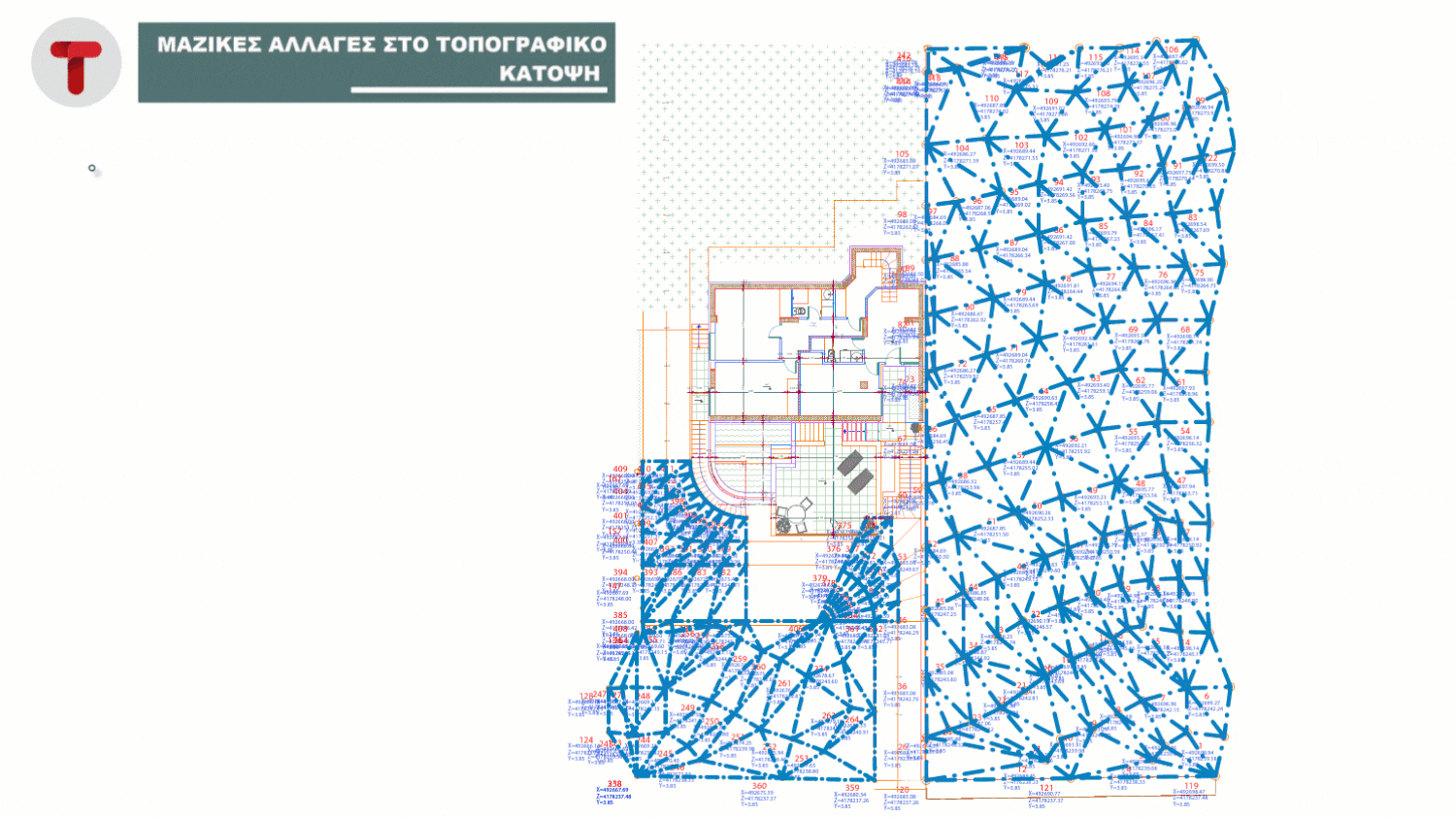

Το τοπογραφικό προσαρμόζεται γρήγορα στην επιθυμητή μορφή παρουσίασης. Στην κάτοψη, μπορείτε να επεξεργάζεστε σημεία, γραμμές, πολυγραμμές και κείμενα είτε μεμονωμένα είτε μαζικά, ανάλογα με την ανάγκη.

Έτσι, τύποι και εμφάνιση σημείων, κείμενα εμβαδών ή μηκών και χαρακτηριστικά γραμμών τροποποιούνται καθαρά και άμεσα, χωρίς περιττές επεμβάσεις στοιχείο-στοιχείο.

Καθαρό και επεξεργάσιμο 3D ανάγλυφο εδάφους

Στο 3D μοντέλο, το ανάγλυφο εδάφους γίνεται καθαρό και ευέλικτο. Ράμπες, αναβαθμίδες και ζώνες του οικοπέδου αποτυπώνονται με σαφήνεια, ενώ οι μαζικές αλλαγές στην εμφάνιση του μοντέλου αναδεικνύουν άμεσα περιοχές, χρήσεις και επιμέρους τμήματα του χώρου.

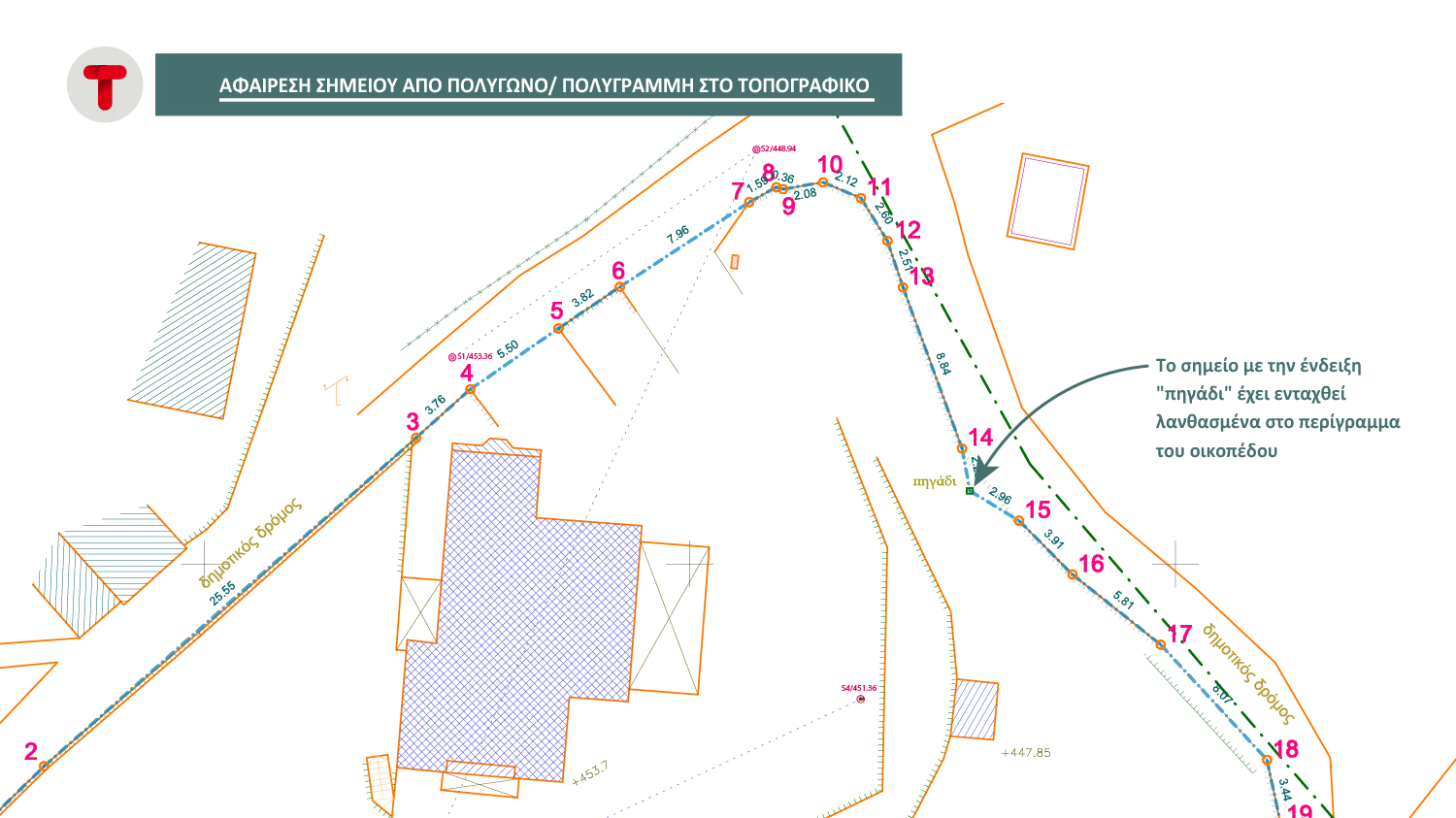

Τροποποιήσεις χωρίς επανασχεδίαση

Μία αλλαγή σημείου σε πολυγραμμή ή πολύγωνο δεν σημαίνει επανασχεδίαση από την αρχή. Το Τοπογραφικό επιτρέπει άμεσες διορθώσεις στη γεωμετρία, χωρίς να χάνεται η συνέχεια του σχεδίου ή η πληροφορία των σημείων.

Το σημείο που αφαιρείται παραμένει διαθέσιμο στην κάτοψη, ώστε να διαγραφεί ή να αξιοποιηθεί ξανά όπου χρειάζεται.

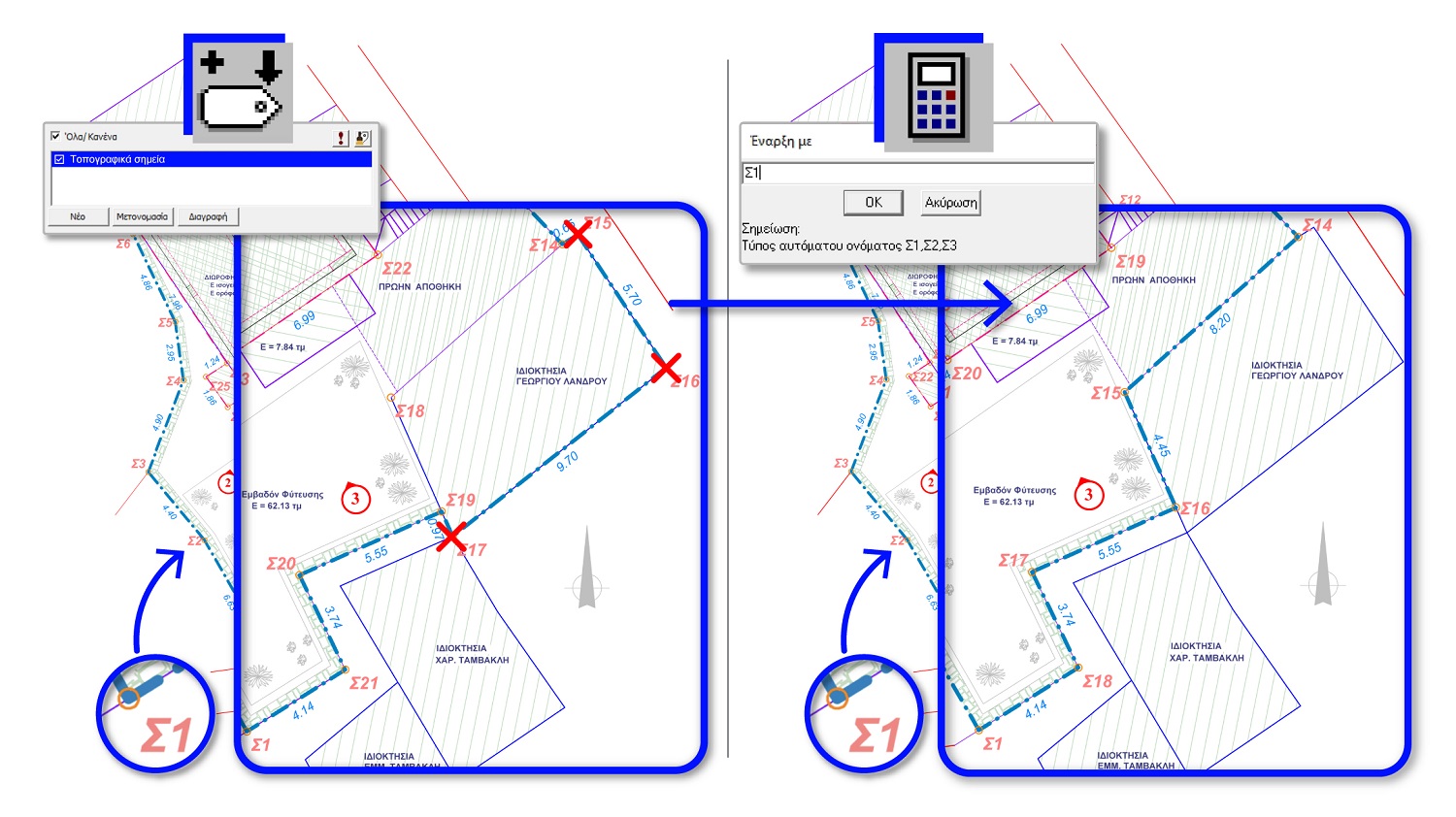

Οργάνωση και αυτόματη επαναρίθμηση σημείων

Τα σημεία που εισάγονται από αρχεία μετρήσεων οργανώνονται σε ομάδες, ώστε να επιλέγονται, να ελέγχονται και να επαναριθμούνται εύκολα. Έτσι, διαφορετικά σύνολα σημείων μπορούν να έχουν τη δική τους καθαρή αρίθμηση, χωρίς μπλέξιμο και χωρίς περιττές επεμβάσεις.

Από αποτυπώσεις οικοπέδων και όρια ιδιοκτησίας έως ρυμοτομικές γραμμές και επιμέρους πολύγωνα, οι αλλαγές γίνονται γρήγορα, καθαρά και με έλεγχο της πληροφορίας.

Τοπογραφικό διάγραμμα για άδεια δόμησης

Όταν για την έκδοση άδειας δόμησης απαιτείται τοπογραφικό διάγραμμα, το Fespa & Tekton δίνει στον μηχανικό τα εργαλεία για να οργανώσει το σχέδιό του καθαρά, γρήγορα και με ακρίβεια.

Το σχέδιο δουλεύεται σε πραγματικές συντεταγμένες ΕΓΣΑ ’87, ώστε οι κορυφές της ιδιοκτησίας, το περίγραμμα του προς οικοδόμηση έργου και τα βασικά γεωμετρικά στοιχεία να αποδίδονται με σαφήνεια στο κρατικό σύστημα συντεταγμένων.

Μέσα στο ίδιο περιβάλλον, ο μηχανικός οργανώνει πολύγωνα, γεωτεμάχια και επιμέρους περιοχές, αξιοποιώντας και τις κατόψεις που έχουν δημιουργηθεί στο Fespa & Tekton.

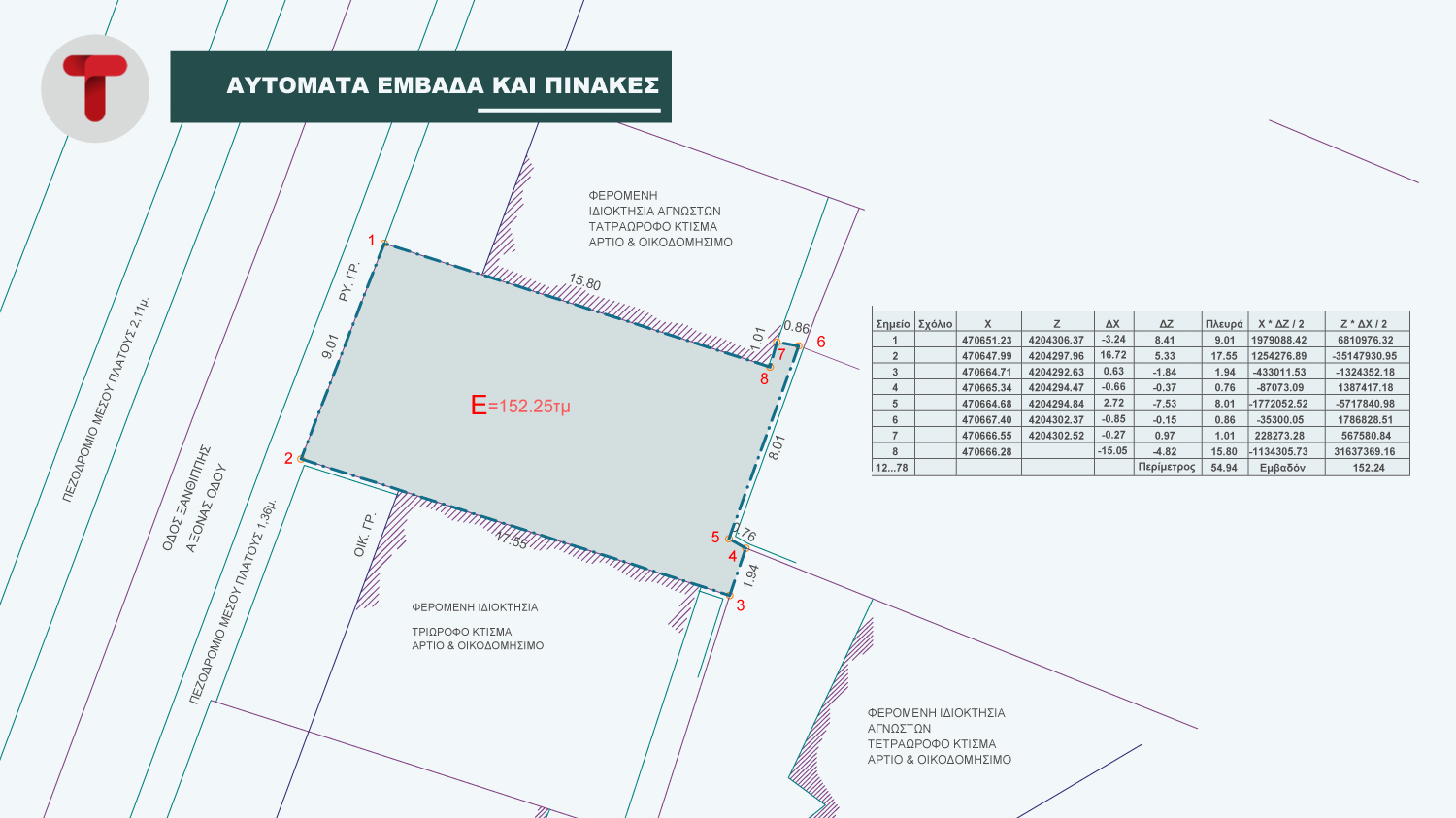

Μήκη, εμβαδά και συντεταγμένες κορυφών υπολογίζονται άμεσα, οδηγώντας σε αυτόματη παραγωγή πινάκων σημείων και εμβαδών για καθαρή τεκμηρίωση του τοπογραφικού.

Για την πληρέστερη αποτύπωση της υφιστάμενης κατάστασης, μπορούν να ενσωματωθούν στο σχέδιο φωτογραφίες του ακινήτου, ώστε η γεωμετρική πληροφορία να συνοδεύεται από σαφή οπτική τεκμηρίωση.

Οι πληροφορίες του τοπογραφικού παραμένουν επεξεργάσιμες σε κάθε στάδιο της δουλειάς. Μήκη πλευρών, εμβαδά πολυγώνων και συντεταγμένες κορυφών μπορούν να τροποποιηθούν και να παρουσιαστούν καθαρά στο σχέδιο.

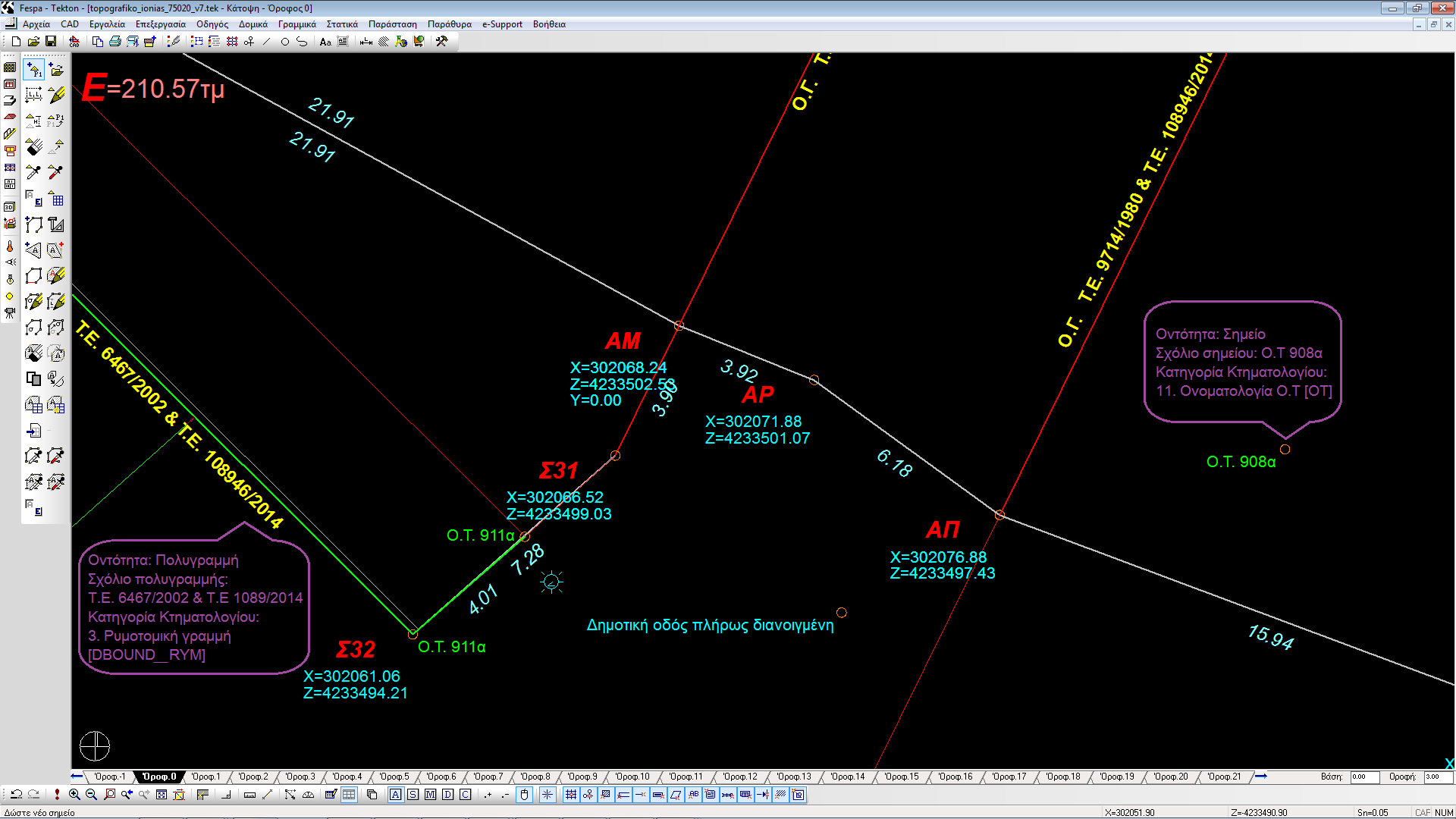

Αρχεία για ηλεκτρονική υποβολή στο Κτηματολόγιο, οργανωμένα

Από το τοπογραφικό σχέδιο έως τα αρχεία υποβολής στο Ελληνικό Κτηματολόγιο, το Fespa & Tekton, με την πρόσθετη δυνατότητα «Τοπογραφικό», οργανώνει τη διαδικασία και βοηθά τον μηχανικό να προετοιμάσει τα απαιτούμενα αρχεία γρήγορα και με σιγουριά.

Ο μηχανικός εισάγει τα σημεία του διαγράμματος, σχεδιάζει το τοπογραφικό με τα απαιτούμενα layers και μετατρέπει το διάγραμμα σε διανυσματικό αρχείο DXF. Η διαδικασία καλύπτει τοπογραφικά διαγράμματα, διαγράμματα γεωμετρικών μεταβολών εγγραπτέων πράξεων και διαγράμματα γεωμετρικών μεταβολών διόρθωσης.

Το πρόγραμμα πραγματοποιεί ελέγχους στο παραγόμενο DXF, με βάση γενικούς, τοπολογικούς και κανόνες πληρότητας. Όπου εντοπίζονται σημεία που χρειάζονται προσοχή, εμφανίζονται βοηθητικά μηνύματα που καθοδηγούν τον χρήστη στις απαραίτητες διορθώσεις.

Για απλά τοπογραφικά διαγράμματα, υποστηρίζεται και εξαγωγή σε GML, διευκολύνοντας την ανάρτηση στην Υπηρεσία Θέασης Ορθοφωτοχαρτών του Κτηματολογίου.

Η διαδικασία οδηγεί στην παραγωγή των βασικών αρχείων για την υποβολή: του DXF και του PDF με το ηλεκτρονικό αποτύπωμα — hashcode — του DXF. Παράλληλα, μπορεί να παραχθεί και το PDF με την ψηφιακή εικόνα του αναλογικού διαγράμματος, ώστε ο μηχανικός να έχει καθαρή απεικόνιση του τελικού τοπογραφικού.

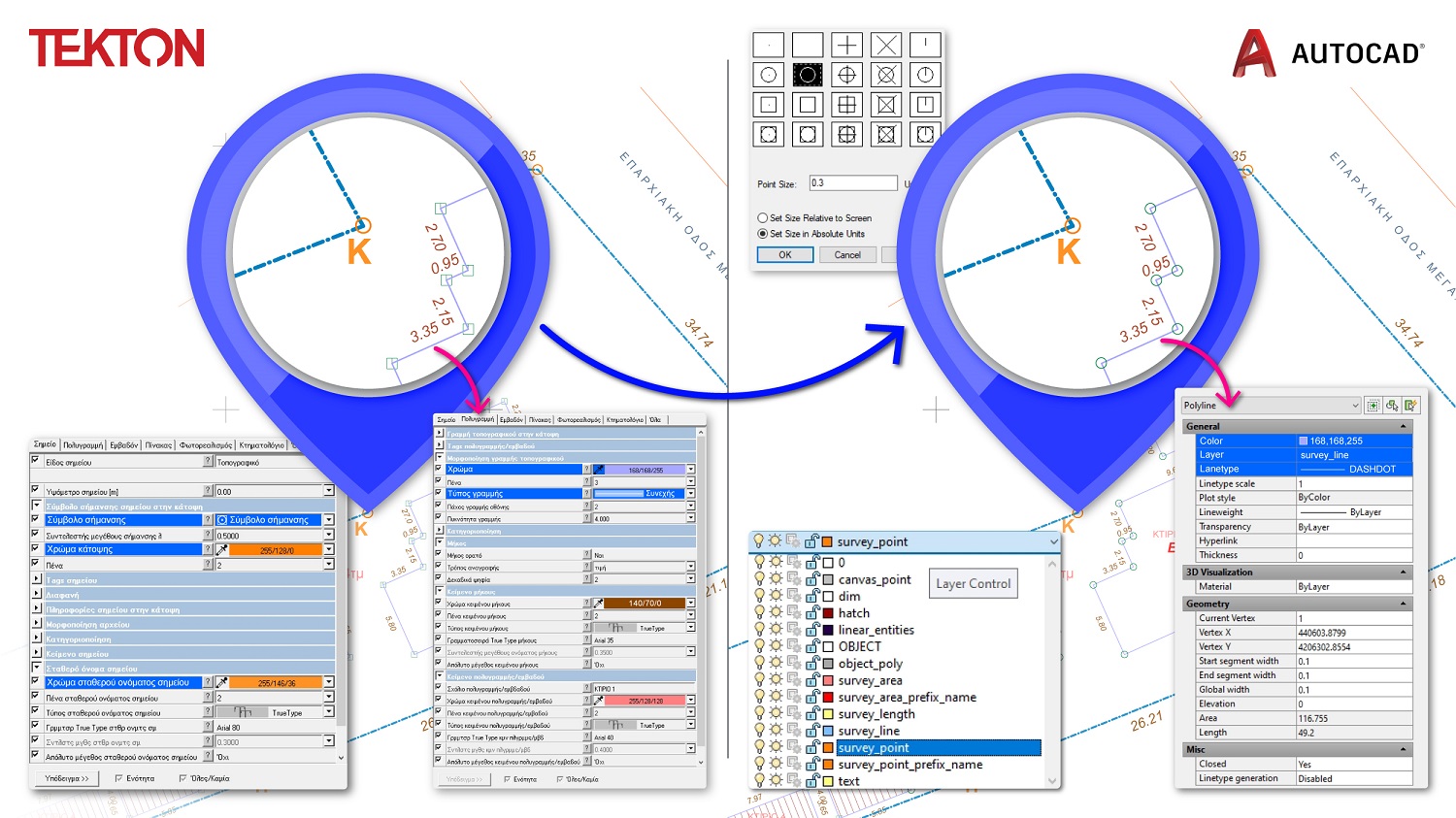

DXF έτοιμο για συνεργασία με κάθε CAD

Το τοπογραφικό εξάγεται από το Fespa & Tekton σε δομημένο αρχείο DXF, ώστε να μπορεί να αξιοποιηθεί εύκολα από συνεργάτες που εργάζονται σε AutoCAD ή σε άλλη πλατφόρμα CAD.

Τα σημεία του τοπογραφικού μεταφέρονται ως CAD points και οι πολυγραμμές ως polylines, διατηρώντας τη λογική και τη γεωμετρία του σχεδίου. Παράλληλα, τα στοιχεία οργανώνονται στα κατάλληλα layers, ώστε το αρχείο να παραμένει καθαρό και εύκολο στη διαχείριση.

Έτσι, τα σχέδια και η πληροφορία μεταφέρονται καθαρά και οργανωμένα, διευκολύνοντας τη συνεργασία μεταξύ μηχανικών.
